3012: 絶縁電源用、内蔵スタートアップ回路付き、電流モードPWMコントローラ Data Sheet (Rev. 0)1/1/1900PDF319K
製品概要
機能と利点
- 広い入力範囲:18V~110V、または13V~36V
- 電流モード制御
- 立上りエッジブランキング
- 内部トリミング済み275kHz ±10%発振器
- 少ない外付け部品数
- ソフトスタート
- 高電圧スタートアップ回路
- パルスごとの電流制限
- サーマルシャットダウン
- 8ピンSOパッケージ
製品概要

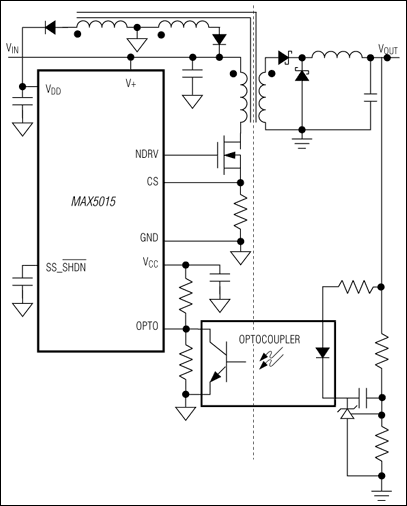

MAX5014/MAX5015は、DC-DC固定周波数絶縁型電源の構成に必要なすべての基本的要素を内蔵しています。これらのデバイスは、絶縁型テレコム/工業用電圧範囲の電源に最適な高電圧スタートアップ回路を内蔵した電流モードコントローラです。立上りエッジブランキング付き電流モード制御は、制御ループの設計を簡素化し、50%以上のデューティサイクルで動作するとき、内蔵ランプ補償回路が電流ループを安定化します(MAX5014)。MAX5014は、85%の動作デューティサイクルが可能でフライバックコンバータ構成で使用されますが、MAX5015は、動作デューティサイクルを50%以下に制限し、シングルエンドフォワードコンバータで使用することができます。これらのデバイスは、高電圧スタートアップ回路によってスタートアップ時に電力を18V~110Vの入力電源から直接供給することが可能です。スイッチング周波数は内部で275kHz±10%に調整されるため、磁性部品やフィルタ部品のコストが削減されます。
MAX5014/MAX5015は、8ピンSOパッケージで提供されます。EVキット(MAX5015EVKIT)も提供されます。
警告 : MAX5014/MAX5015は高電圧で動作しますので、ご注意ください。
アプリケーション
- 産業用電源
- 絶縁型電源
- ネットワーキング電源
- テレコム電源
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
