MAX4959

バッテリスイッチオーバ付き高電圧OVP

すべて表示 showmore-icon

過電圧ロックアウトおよび低電圧ロックアウトを提供するバッテリスイッチオーバ付き高電圧OVP

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 過電圧保護:最大+28V
  • ±2.5%の高精度で外部から調整可能なOVLO/UVLOスレッショルド
  • バッテリスイッチオーバpFET制御
  • 不正な電源アダプタから保護
  • 低消費電流:100µA (typ)
  • 入力デバウンスタイマ:25ms
  • ブランキング時間:25ms
  • 10ピンµDFN (2mm x 2mm)および10ピンµMAXパッケージ
製品概要
show more Icon

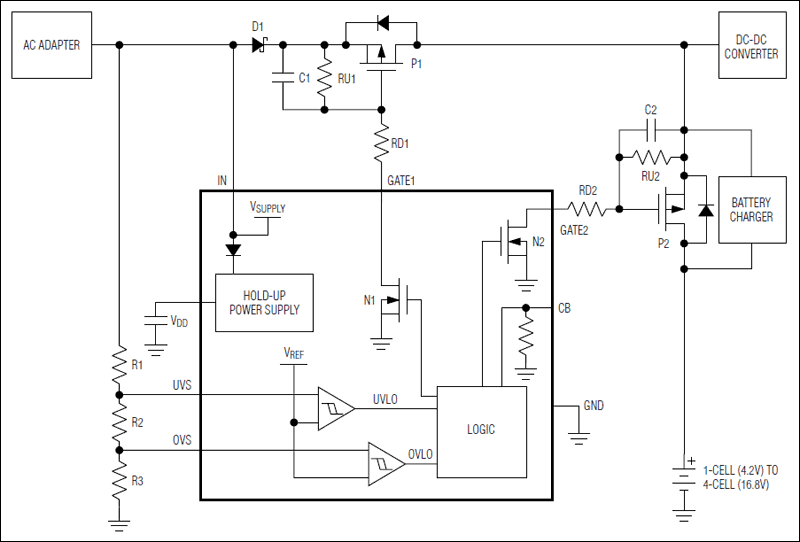

過電圧保護コントローラのMAX4959/MAX4960は、低電圧システムを最大+28Vまでの高電圧フォルトから保護します。入力電圧が過電圧ロックアウト(OVLO)スレッショルドを上回ると、これらのデバイスは、外付けpFETをオフにして保護対象部品の損傷を防ぎます。低電圧ロックアウト(UVLO)スレッショルドは、入力電圧が適切なレベルに上昇するまで外付けpFETをオフに保ちます。安全機能が追加されており、不正な低電力アダプタが差し込まれるとpFETがラッチオフされます。

MAX4959/MAX4960は、ACアダプタが外されたときにバッテリに切り替える外付けのバッテリスイッチオーバpFET (P2)を制御します(フルデータシートの「図4」と「図6」を参照)。低電圧と過電圧のトリップレベルは、外部抵抗で調整することができます。

1µFセラミックコンデンサでグランドにバイパスすると、入力は±15kV HBM ESDから保護されます。全デバイスは、2mm x 2mmの小型10ピンµDFNパッケージおよび10ピンµMAX®パッケージで提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • カムコーダ
  • ラップトップ
  • ノートブック
