製品概要
機能と利点
- 過電圧保護：最大+28V
- 7.4Vまたは5.8Vにプリセットされた過電圧トリップレベル
- 低コストのnMOS FETを駆動
- 50msの起動遅延回路を内蔵
- チャージポンプ内蔵
- 低電圧ロックアウト
- ±15kV ESD保護入力
- 電圧障害アクティブローFLAGインジケータ
- 6ピンSC70パッケージおよびµDFNパッケージで提供
- 鉛フリー
製品概要

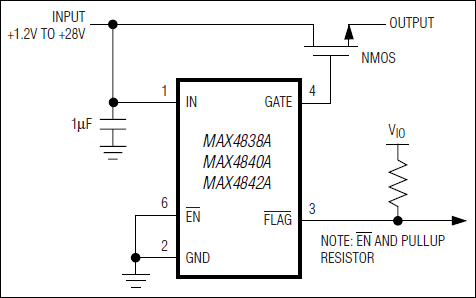

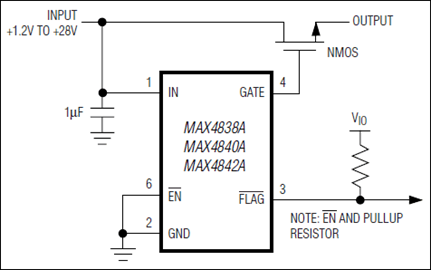

MAX4838A/MAX4840A/MAX4842Aは、最大+28Vの電圧から低電圧システムを保護する過電圧保護ICです。入力電圧が過電圧トリップレベルを超えると、MAX4838A/MAX4840A/MAX4842Aは低コストの外付けされたnチャネルFET (単数または複数)をオフにして、保護対象部品の損傷を防ぎます。チャージポンプを内蔵しているため、FETゲートの駆動に外付けコンデンサが不要になり、シンプルで信頼性の高いソリューションが実現します。
MAX4838Aは7.4Vの過電圧スレッショルド、MAX4840Aは5.8Vの過電圧スレッショルドを備えています。MAX4842Aは、4.7Vの過電圧スレッショルドを備えています。MAX4838A/MAX4840Aは3.25Vの低電圧ロックアウト(UVLO)スレッショルドを備え、MAX4842Aは2.5VのUVLOスレッショルドを備えています。単一のFET構成だけでなく、これらのデバイスをバックトゥバック接続した複数の外付けFETで構成し、電流のアダプタへの逆流を防ぐことができます。
電源投入時に、このデバイスは50ms間待機してから、GATEをハイにします。GATEがハイになると、アクティブローFLAGはさらに50ms間ローに維持され、その後デアサートします。MAX4838A/MAX4840A/MAX4842Aは、オープンドレイン型のアクティブローFLAG出力を備えています。アクティブローFLAG出力は、過電圧障害に対して即時アサートします。
そのほかの機能として、±15kV (HBM) ESD保護入力(1µFコンデンサでバイパスした場合)、このデバイスをオフにするシャットダウン端子(アクティブローEN)などがあります。
すべてのデバイスは小型6ピンSC70パッケージおよび1.5mm x 1.0mmの6ピンµDFNパッケージで提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- 携帯電話
- デジタルスチルカメラ
- MP3プレーヤー
- PDAおよびパームトップ機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX4840A Reliability Data1/12/2023
おすすめ製品
MAX4840A コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX4840AEXT+ | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| MAX4840AEXT+T | 材料宣誓書（MD） | 信頼性データ | Single Chip Package | |
| ウェハ・ファブリケーション・データ | MAX4840A Reliability Data |
