MAX4823

製造中

高速リカバリタイムおよび省電力モード付き、+3.3V/+5V、8チャネル、リレードライバ

ノンラッチングリレーまたはデュアルコイルラッチングリレー用オクタル(8回路)リレードライバ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 内蔵のツェナーキックバック保護によって高速リカバリを実現
  • 設定可能な省電力モードによってリレーの消費電力を低減(MAX4822/MAX4824)
  • 10MHzのSPI/QSPI/MICROWIRE対応のシリアルインタフェース
  • 8個の独立した出力チャネル
  • +3Vおよび+5Vのリレーを駆動
  • 70mA (min)のコイル駆動電流を保証
  • 5Ω (max)のRONを保証
  • アクティブローSETおよびアクティブローRESET機能によって全出力を同時にオン/オフ
  • デイジーチェーン用シリアルディジタル出力
  • オプションのパラレルインタフェース(MAX4824/MAX4825)
  • 低自己消費電流：300µA (max)
  • 4mm x 4mmの省スペース20ピンTQFNパッケージ

8チャネルリレードライバのMAX4822～MAX4825はキックバック保護を内蔵し、+3V/+5Vのノンラッチングまたはデュアルコイルラッチングリレーを駆動します。個別のオープンドレイン出力はそれぞれ2.7Ω (typ)のオン抵抗を備え、70mA (min)の負荷電流のシンクが保証されています。これらのデバイスの自己消費電流は300µA (max)を下回り、出力オフリーク電流は1µAです。ツェナーキックバック保護回路は、スイッチング速度が重要なアプリケーションで回復時間を大幅に短縮します。

MAX4822/MAX4824は独自の省電力モードを備え、このモードでは作動後のリレー電流を、リレー保持電流スレッショルドをわずかに上回るレベルまで低減することができます。このモードでは、消費電力を大幅に低減して、リレーを動作させます。

MAX4822/MAX4823は、10MHzのSPI™/QSPI™/MICROWIRE™対応シリアルインタフェースを備えています。アクティブローCSがローからハイに遷移するとき、入力データはシフトレジスタにシフトインされ、出力にラッチされます。シフトレジスタの各データビットは個別の出力に対応しているため、いずれの出力も個別に制御することができます。

MAX4824/MAX4825は、4ビットパラレル入力インタフェースを備えています。先頭の3つのビット(A0、A1、A2)は出力アドレスを設定し、4番目のビット(LVL)は選択した出力をオンとオフのどちらにするかを設定します。アクティブローCSがローからハイに遷移するとデータは出力にラッチされます。

MAX4822～MAX4825はセット/リセット機能を別に備えているため、単一制御ラインで同時に全出力をオンまたはオフにすることができます。全ディジタル入力に内蔵したヒステリシス(シュミットトリガ)によって、これらのデバイスをフォトカプラやRCによる起動初期化回路の信号などの低速立上りおよび立下り信号で使用することができます。MAX4822～MAX4825は、4mm x 4mmの省スペース20ピンTQFNパッケージで提供されます。これらのデバイスは、拡張温度範囲(-40℃～+85℃)での動作が保証されています。

アプリケーション

  • ATE機器
  • DSL冗長保護(ADSL/VDSL/HDSL)
  • 産業用機器
  • T1/E1冗長保護
  • T3/E3冗長保護
  • 試験装置(オシロスコープ、スペクトラムアナライザ)
MAX4823
高速リカバリタイムおよび省電力モード付き、+3.3V/+5V、8チャネル、リレードライバ

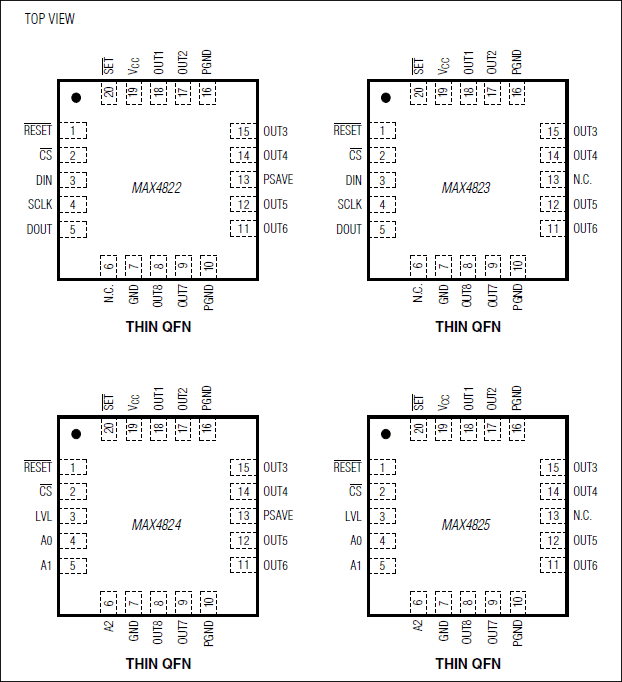

MAX4822、MAX4823、MAX4824、MAX4825：ピン配置
