製品概要

機能と利点

  • 過電圧保護
    • パワーオフ時に±40V
    • パワーオン時に±36V
  • パワーオフ時に信号経路はオープン
  • 入力過電圧時には出力はいずれかの電源電圧にクランプ
  • オンチャネル出力は他のチャネルの過電圧に影響されない
  • オン抵抗:100Ω (max)
  • 過電圧ターンオンディレー:10ns
  • パワーシーケンス中にラッチアップなし
  • レイルトゥレイルの信号に対応
  • 過電圧中の出力クランプ抵抗:500Ω

製品概要

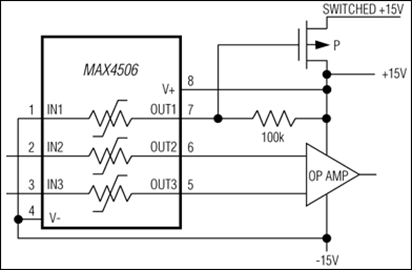

MAX4506/MAX4507は、工業標準のMAX366/MAX367とピンコンパチブルのマルチ2端子信号ラインプロテクタです。これらの新しい回路プロテクタは、障害保護付入力およびレイルトゥレイル信号対応能力を備えています。入力ピンはパワーオン時に±36Vまで、パワーオフ時に±40Vまでの過電圧障害から保護されています。障害条件が存在する時には、入力端子がオープン回路となり、ソースからはナノアンペア単位のリーク電流しか流れません。しかし、スイッチ出力(OUT_)は、適正な極性を持った電源から負荷への電流を19mA (typ)まで流すことができます。これにより、障害の始めと終わりにレイルトゥレイルの出力を保証できます。

MAX4506は3つの独立したプロテクタを、MAX4507は8つの独立したプロテクタを備えています。これらのデバイスはユニポーラ(+9V~+36V)またはバイポーラ(±8V~±18V)電源を使用して、ユニポーラおよびバイポーラアナログ信号を保護できます。

これらのデバイスは、ロジック制御入力を持っていません。本プロテクタは、電源がオンである限り常にオンになるように設計されています。オン抵抗は100Ω (max)で、マッチングは7Ω以内です。オンリーク電流は、TA = +25℃において0.5nA以下となっています。MAX4506は、8ピンSO/DIPパッケージで供給されています。MAX4507は、20ピンSSOPおよび18ピンSO/DIPパッケージで供給されています。

アプリケーション

  • 自動試験装置(ATE)
  • データ収集システム
  • 活線挿入基板/システム
  • プロセス制御システム
  • 冗長/バックアップシステム
  • 敏感な機器
