製品概要
機能と利点
- 消費電流：1アンプあたり770µA
- 電源：±2.25V～±5.5Vデュアル電源動作
- 利得帯域幅積：5MHz
- レイルトゥレイルの出力スイング
- 入力電圧範囲：負電源の200mV下まで拡張
- 110dBのオープンループ利得(RL = 100kΩ)
- 0.002%の低THD+N (f = 1kHz)
- オーバドライブ入力に対する位相反転なし
- ユニティゲイン安定
- 省スペースパッケージ：
- 5ピンSC70 (MAX4493)
- 8ピンSOT23 (MAX4494)
- 14ピンTSSOP (MAX4495)
製品概要
MAX4493/MAX4494/MAX4495は、±2.25V～±5.5Vのデュアル電源または+4.5V～+11Vの単一電源で駆動されるシステム向けに設計されたシングル/デュアル/クワッド汎用オペアンプです。これらのオペアンプは5MHzのユニティゲイン帯域幅を提供し、アンプあたりの自己消費電流は僅か770µAです。入力同相電圧範囲は、負電源の200mV下から正電源の1.5V下まで拡張されています。一方出力スイングは、各電源から10mV (RL = 100kΩ)の範囲内です。
これらのアンプは優れたオープンループ利得(110dB)、および0.002%という極めて低いTHD+N (f = 1kHz)特性を備えています。シングルMAX4493は超小型5ピンSC70パッケージ、デュアルMAX4494は省スペースの8ピンSOT23で提供されています。クワッドMAX4495は、14ピンTSSOPおよび14ピンSOの両パッケージで提供されています。全ての製品は、-40℃～+125℃の自動車温度範囲を定格としています。
アプリケーション
- バッテリ駆動システム

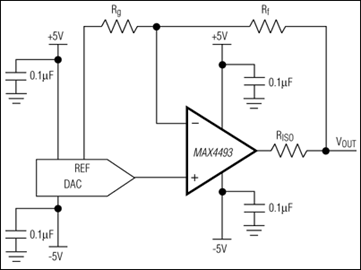

- DAC出力アンプ
- 産業用制御システム
- 信号調整
- 電圧リファレンス発生器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
MAX4494 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX4494AKA+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX4494AKA+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX4494AKA/V+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX4494AKA/V+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX4494ASA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX4494ASA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX4494AUA+ | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| MAX4494AUA+T | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| ウェハ・ファブリケーション・データ | MAX4494 Reliability Data |
