MAX4475
MAX4475
Info: :
製造中
Info: :
製造中
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
10
1Ku当たりの価格
最低価格:$1.32
特長
- 低入力電圧ノイズ密度:4.5nV/
- 低入力電流ノイズ密度:0.5fA/
- 低歪み(THD+N):0.0002% (1kΩ負荷)
- +2.7V~+5.5Vの単一電源動作
- グランドを含む入力コモンモード電圧範囲
- 1kΩ負荷でレール・ツー・レール出力スイング
- GBW積:10MHz、ユニティゲイン安定(MAX4475~MAX4478)
- GBW積:42MHz、AV > +5V/Vで安定(MAX4488/MAX4489)
- 優れたDC特性
- VOS = 70µV
- IBIAS = 1pA
- 大信号電圧利得 = 120dB
- 低電力シャットダウンモード:
- 消費電流を0.01µAに低減
- 出力をハイインピーダンス状態に設定
- 省スペースSOT23、TDFN、µMAX®、およびTSSOPパッケージ
- AEC-Q100認定、/V製品のリストについてはデータシートの「型番」をご覧ください。
製品概要
広帯域、低ノイズ、低歪みオペアンプのMAX4475~MAX4478/MAX4488/MAX4489は、レール・ツー・レール出力を備え、最低2.7Vの単一電源で動作します。これらのデバイスは、各アンプの自己消費電流が2.2mAで、超低歪み(THD+N:0.0002%)、低入力電圧ノイズ密度(4.5nV/)、および低入力電流ノイズ密度(0.5fA/)を特長としています。これらの特長によって、これらのデバイスは、低歪みや低ノイズが求められるアプリケーションに最適な選択肢です。
節電のため、MAX4475/MAX4488は消費電流を0.01µAに低減してアンプの出力をハイインピーダンス状態にする低電力シャットダウンモードを備えています。これらのアンプはレール・ツー・レールでスイングする出力を備え、アンプの入力コモンモード電圧範囲にはグランドが含まれています。MAX4475~MAX4478は、ユニティゲイン安定で、利得帯域幅積が10MHzです。MAX4488/MAX4489は、+5V/V以上の利得に対して内部で補償されており、利得帯域幅積が42MHzです。シングルのMAX4475/MAX4476/MAX4488は、省スペース6ピンSOT23およびTDFNパッケージで提供されます。
アプリケーション
- ADCバッファ
- DAC出力アンプ
- デジタルスケール
- 低ノイズマイクロフォン/プリアンプ
- 医療用計測
- 歪みゲージ/センサアンプ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
10
1Ku当たりの価格
最低価格:$1.32
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX4475
資料
20
Filters
1つが該当
すべて
すべて
データシート
3
信頼性データ
1
更新 01/12/2023
English
MAX4475 Reliability Data
158.32K
デザイン・ノート
2
HTML
更新 12/22/2005
English
HTML
更新 03/14/2005
English
技術記事
14
HTML
更新 09/28/2009
English
HTML
更新 05/10/2010
English
HTML
更新 11/24/2010
日本語
HTML
更新 05/12/2010
English
HTML
更新 07/08/2010
中国語
HTML
更新 09/10/2010
日本語
HTML
更新 09/16/2004
English
HTML
更新 12/21/2004
English
HTML
更新 10/02/2008
中国語
HTML
更新 06/02/2005
日本語
HTML
更新 02/03/2012
English
HTML
更新 04/02/2013
中国語
HTML
更新 04/05/2012
日本語
HTML
更新 03/08/2011
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
12
データシート 2
信頼性データ 1
デザイン・ノート 2
技術記事 7
設計リソース 10
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX4475ASA+ | Small-Outline IC, Narrow (0.15in) |
|
|
MAX4475ASA+T | Small-Outline IC, Narrow (0.15in) |
|
|
MAX4475ATT+ | Thin Dual Flatpack No Leads, Exposed Pad |
|
|
MAX4475ATT+T | Thin Dual Flatpack No Leads, Exposed Pad |
|
|
MAX4475AUA+ | Micro-MAX, Thin Shrink Small-Outline |
|
|
MAX4475AUA+T | Micro-MAX, Thin Shrink Small-Outline |
|
|
MAX4475AUT+ | 6-SOT_23-N/A |
|
|
MAX4475AUT+T | 6-SOT_23-N/A |
|
|
MAX4475AUT/V+ | 6-SOT_23-N/A |
|
|
MAX4475AUT/V+T | 6-SOT_23-N/A |
|
- MAX4475ASA+
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475ASA+T
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475ATT+
- ピン/パッケージ図
- Thin Dual Flatpack No Leads, Exposed Pad
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475ATT+T
- ピン/パッケージ図
- Thin Dual Flatpack No Leads, Exposed Pad
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475AUA+
- ピン/パッケージ図
- Micro-MAX, Thin Shrink Small-Outline
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475AUA+T
- ピン/パッケージ図
- Micro-MAX, Thin Shrink Small-Outline
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475AUT+
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475AUT+T
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475AUT/V+
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX4475AUT/V+T
- ピン/パッケージ図
- 6-SOT_23-N/A
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 22, 2018
- 1702N
ASSEMBLY
MAX4475ASA+
製造中
MAX4475ASA+T
製造中
6 20, 2016
- 1612
ASSEMBLY
MAX4475ATT+T
製造中
9 19, 2018
- 1753N
ASSEMBLY
MAX4475AUA+
製造中
MAX4475AUA+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 22, 2018
- 1702N
ASSEMBLY
6 20, 2016
- 1612
ASSEMBLY
9 19, 2018
- 1753N
ASSEMBLY
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX4475EVKIT
MAX4475/MAX4488の評価キット
製品の詳細

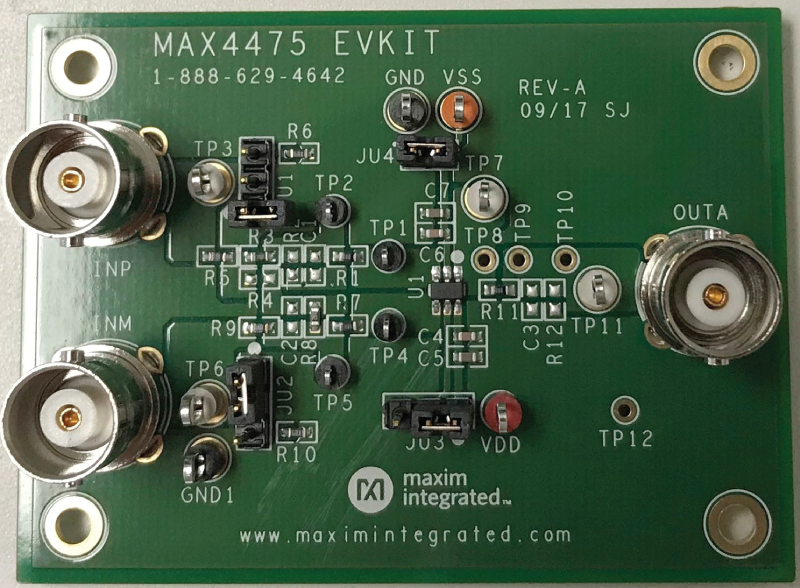

MAX4475の評価キット(EVキット)は、MAX4475とMAX4488の両方のICの評価に必要な全部品を含んだ完全実装および試験済み回路基板です。MAX4475のEVキットのプリント基板(PCB)には6ピンSOT23パッケージのMAX4475AUT/V+が実装されています。
これらのデバイスは、10MHzの利得帯域幅積(MAX4475)および42MHzの利得帯域幅積(MAX4488)を提供するレール・ツー・レール出力オペアンプです。このEVキットは、2.7V~5.5VのDC単一電源または±1.35V~±2.75Vのスプリット電源で動作します。
アプリケーション
- ADCバッファ
- DAC出力アンプ
- デジタルスケール
- 低ノイズマイクロフォン/プリアンプ
- 医療用計測
- 歪みゲージ/センサアンプ
