MAX44242

20V、低入力バイアス電流、低ノイズ、デュアルオペアンプ

すべて表示 showmore-icon

単位電力あたり超低バイアス電流と低ノイズの組み合わせを提供するデュアルアンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.45
特長
  • 電源:2.7V~20Vの単一または±1.35V~±10Vのデュアル
  • 入力バイアス電流:0.5pA (max)
  • 入力電圧ノイズ:5nV/
  • 帯域幅:10MHz
  • スルーレート:8V/µs
  • レール・ツール・レール出力
  • EMIフィルタ内蔵
  • 消費電流:1.2mA (アンプ当り)
製品概要
show more Icon

MAX44242は、デュアルチャネルで高電圧、低ノイズ、低入力バイアス電流の組合せを提供し、出力でのレール・ツー・レールを特長とします。

このデュアルアンプは、2.7V~20Vの単一電源または±1.35V~±10Vのデュアル電源の広い電源電圧範囲で動作し、チャネル当りの自己消費電流はわずか1.2mAです。

MAX44242は、10MHzの利得帯域幅積を備えユニティゲイン安定のアンプです。このデバイスの出力は、外付けの絶縁抵抗補償なしで、最大200pF負荷コンデンサを駆動します。

MAX44242は、8ピンSOT23およびµMAX®パッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

デザインソリューション:The Incredible Shrinking Encoder ›

アプリケーション

  • 化学センサインタフェース
  • 産業用:プロセスおよび制御
  • 医療用パルス酸素濃度計

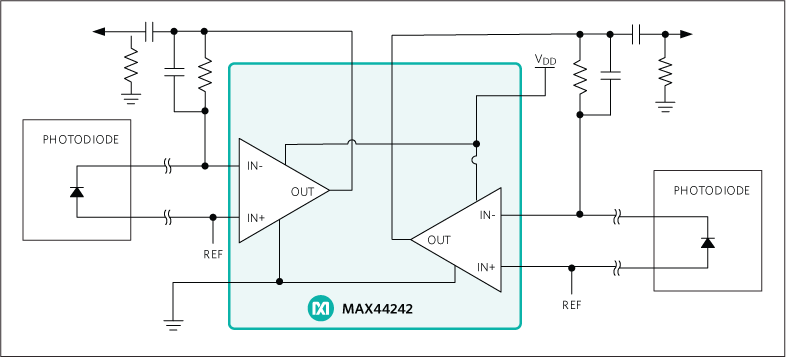

  • フォトダイオードセンサインタフェース
  • 高精度計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX44242AKA+
  • HTML
  • HTML
MAX44242AKA+T
  • HTML
  • HTML
MAX44242AUA+
  • HTML
  • HTML
MAX44242AUA+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 8, 2015

- 1576

DESIGN

MAX44242AKA+

製造中

MAX44242AKA+T

製造中

MAX44242AUA+

製造中

MAX44242AUA+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 8, 2015

- 1576

arrow down

DESIGN

MAX44242AKA+

製造中

MAX44242AKA+T

製造中

MAX44242AUA+

製造中

MAX44242AUA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX44242EVKIT

MAX44242の評価キット

zoom

MAX44242EVKIT

MAX44242の評価キット

MAX44242の評価キット

機能と利点

  • 複数のオペアンプ構成に対応
  • レール・ツール・レール出力
  • 使いやすい0805部品に対応
  • 単一電源2.7V~20Vまたはデュアル電源±1.35V~±10V
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX44242の評価キット(EVキット)は、8ピンµMAX®パッケージの低入力バイアス電流、低ノイズオペアンプのMAX44242を評価するための実証済みデザインを提供します。このEVキットの回路は、非反転アンプとして構成済みですが、いくつかの部品を変更すれば、その他のトポロジにも適応させることができます。部品パッドは、0805パッケージに対応しているため、はんだ付けや置換えが容易です。このEVキットには、MAX44242AUA+が実装されています。
