MAX4289

製造中

1.0V µP、SOT23、オペアンプ

業界初、+1V超低電力SOT23オペアンプ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低電圧動作：1.0V～5.5Vの動作保証仕様
  • 入力コモンモード範囲：0～(VCC - 0.2V)
  • 超低消費電力：消費電流9µA (typ)
  • 単一セルバッテリ駆動システム動作に最適化
  • 3.0Vおよび5.0V単一電源システムに適合
  • 低オフセット電圧：0.2mV
  • 低入力バイアス電流：5nA
  • 高開ループ電圧利得：90dB
  • レイルトゥレイル出力段による5kΩ負荷駆動
  • オーバドライブ入力に対する出力位相反転なし
  • 小型6ピンSOT23 (3mm x 3mm)

超低電力オペアンプのMAX4289は、きわめて低い電源電圧動作に最適化されています。このアンプの自己消費電流はわずか9µAで、1.0V～5.5Vの単一電源で動作します。この超低電圧動作と低自己消費電流によって、MAX4289は単一アルカリバッテリのような小容量電源で動作するバッテリ駆動システムに最適です。また、MAX4289は、グランドを含む広い入力コモンモードがあり、出力電圧振幅が事実上レイルトゥレイルであるため、電源電圧のほとんど全範囲が信号電圧として使用されます。

入力オフセット電圧と入力バイアス電流が少なく、開ループ利得が高いため、MAX4289は高精度を必要とするアプリケーションに適しています。

MAX4289は、小型6ピンSOT23パッケージで提供されます。すべての仕様は、-40℃～+85℃の工業用拡張温度範囲で保証されています。

アプリケーション

  • 空気電池
  • バッテリ駆動計測器
  • 携帯電話
  • 携帯電話
  • デジタルカメラ(DIGICAM)
  • 血糖値メータ
  • GPSソリューション
  • 亜鉛を使った補聴器
  • IPカメラ
  • MP3およびポータブルメディアプレーヤー
  • ノートブックコンピュータ
  • ポータブル通信機器
  • ポータブル電子機器
  • センサアンプ
  • シングルセルシステム
  • 歪みゲージ
MAX4289
1.0V µP、SOT23、オペアンプ

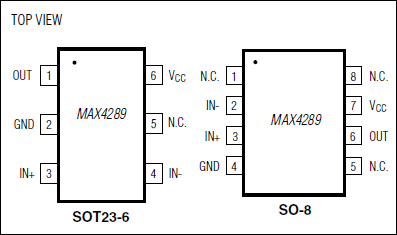

MAX4289：ピン配置
