MAX42403

36V、2.5A/3.5A、完全統合型の同期整流式降圧コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.79
特長
  • 小さなサイズに複数の機能を搭載
    • 動作入力電圧範囲:4.5V~36V
    • FETを内蔵した最大2.5A/3.5Aの同期整流式DC/DCコンバータ
    • スキップ・モードでの静止電流:27μA
    • スイッチング周波数:1.5MHz/400kHz
    • スペクトラム拡散オプション
    • 内部ソフトスタート時間:3.5ms(1.5MHz)/2.5ms(400kHz)
    • 設定可能な出力電圧範囲:0.8V~12V
    • 99%のデューティサイクル動作により、低ドロップアウト電圧を実現
  • 安全性が不可欠なアプリケーションに対応する高精度
    • 高精度のイネーブル閾値で、UVLO(Under Voltage Lock Out)閾値が完全に設定可能
    • ウィンドウ化された正確なPGOOD
  • 強制PWM動作とスキップ動作
  • 過熱、過電圧、短絡の保護
  • 3mm x 3mm FC2QFN
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

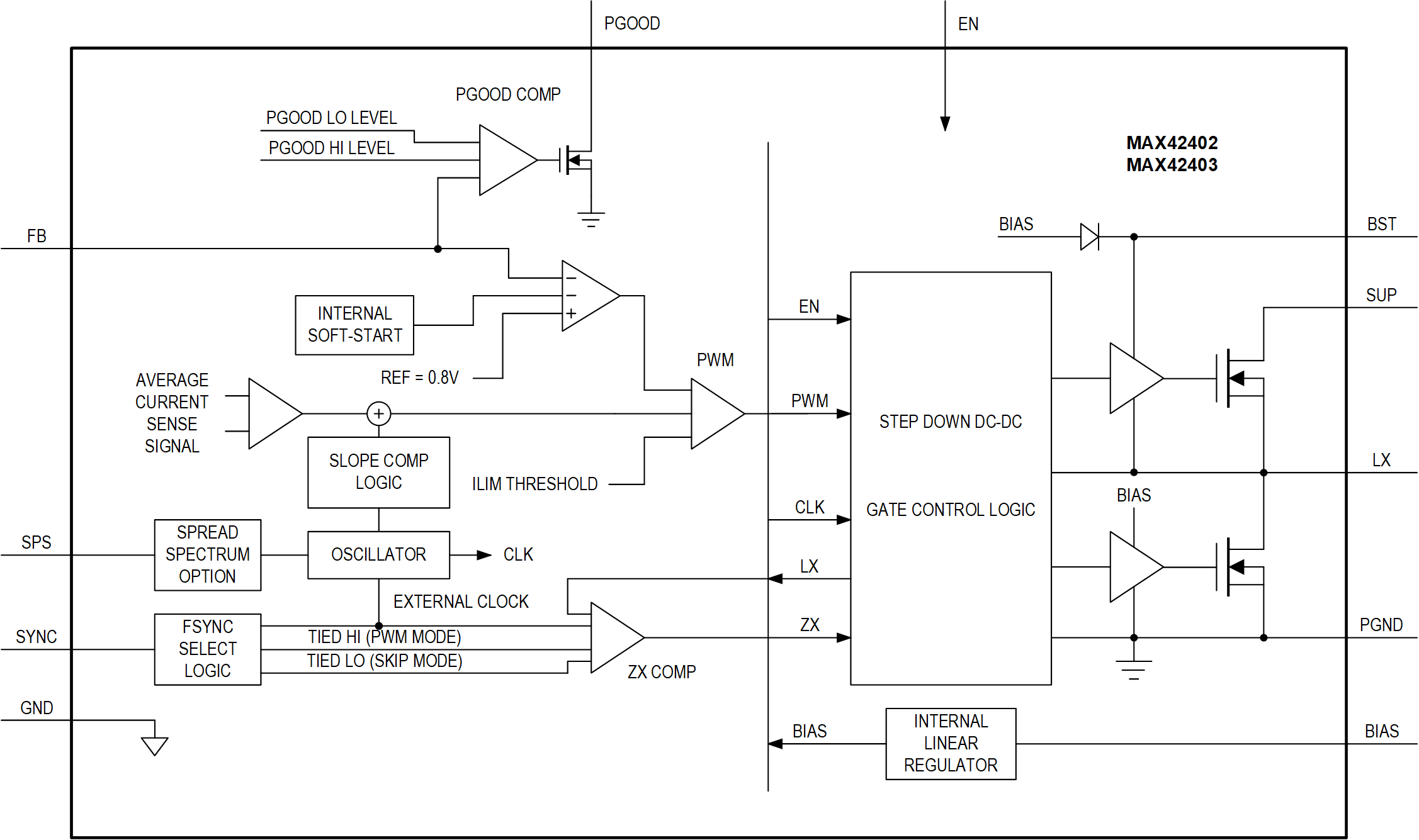

MAX42402/MAX42403 ICは、ハイサイドおよびローサイドのスイッチを内蔵した小型の同期整流式降圧コンバータです。MAX42402/MAX42403は、4.5V~36Vの広い入力電圧範囲で最大2.5A/3.5Aを供給するように設計されています。PGOOD信号によって電圧品質を監視できます。このICは99%のデューティサイクルにすることによりドロップアウトで動作可能で、工業用のアプリケーションに最適です。

MAX42402/MAX42403は外部から設定可能な出力電圧を提供します。1.5MHz/400kHzの固定内部周波数を選択できるようになっているため、外付け部品の小型化と出力リップルの低減が可能です。

SYNCがローのとき、MAX42402/MAX42403は軽負荷時には自動的にスキップ・モードに入り、無負荷時の静止電流は27uAと非常に小さい値です。ピン選択可能な強制PWMモードも使用でき、EMI性能が向上します。変調周波数によるEMI放射を最小限に抑えるよう設計された、スペクトラム拡散周波数変調オプションを備えています。

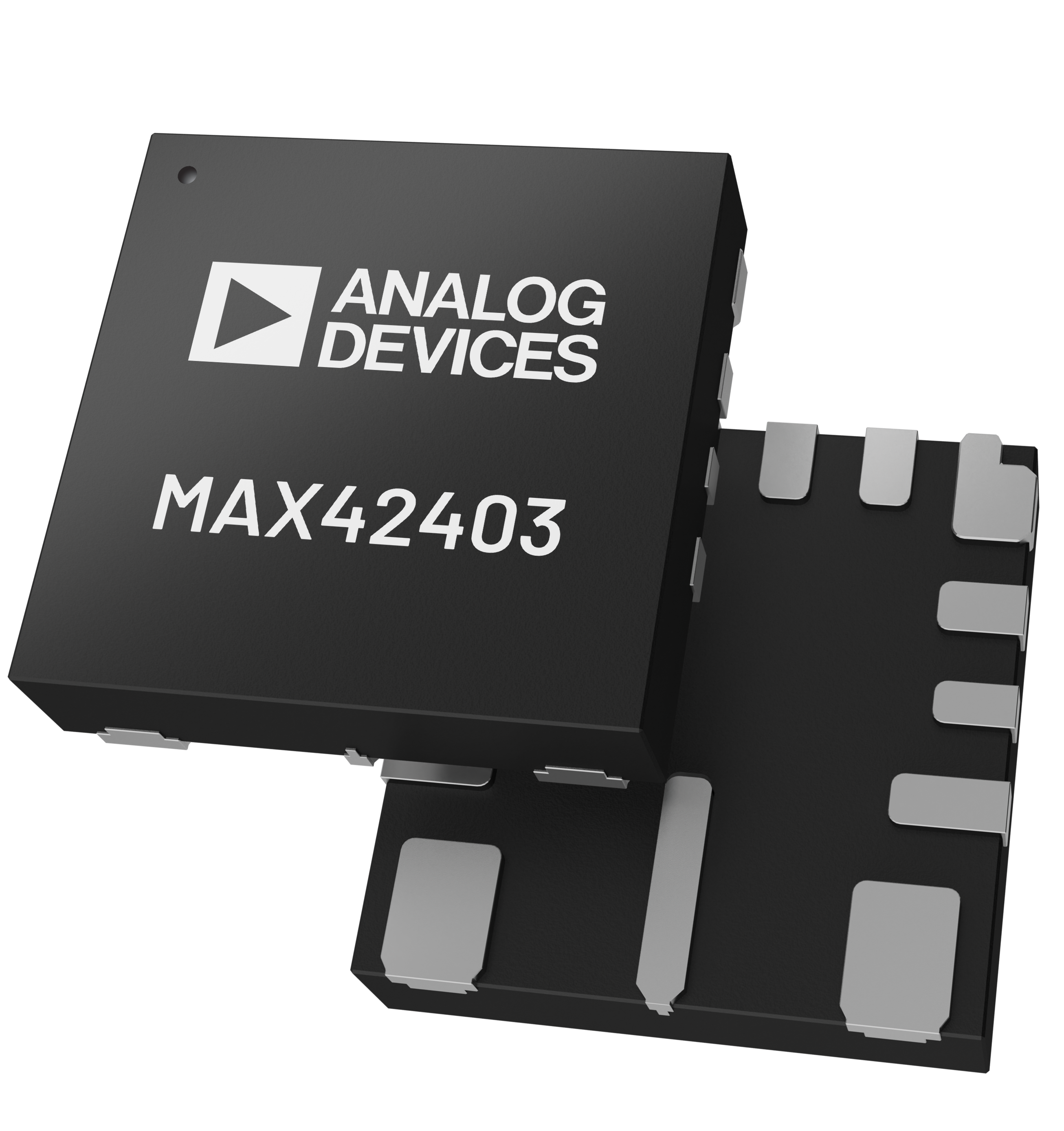

MAX42402/MAX42403は小型の3mm x 3mm FC2QFNパッケージに収められており、外付け部品がほとんど不要です。

アプリケーション

  • 産業用オートメーション
  • ポイントオブロード
  • 分散DC電源システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.79

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX42403AFLA+
  • HTML
  • HTML
MAX42403AFLA+T
  • HTML
  • HTML
MAX42403AFLB+
  • HTML
  • HTML
MAX42403AFLB+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX42403EVKIT

MAX42402/MAX42403の評価用キット

zoom

MAX42403EVKIT

MAX42402/MAX42403の評価用キット

MAX42402/MAX42403の評価用キット

機能と利点

  • 入力電源範囲:4.5V~36V
  • 0.8V~12Vの間で出力を調整可能
  • 最大3.5Aの出力電流を供給(MAX42402の場合は最大2.5A)
  • 周波数同期入力
  • 99%のデューティサイクル動作により、低ドロップアウト電圧を実現
  • 電圧監視PGOOD出力(UV/OV機能搭載)
  • 実証済みPCBレイアウト
  • 完全実装済および試験済み

製品の詳細

MAX42403評価用キット(EVキット)は、15ピンFC2QFNパッケージの高入力電圧ミニ降圧コンバータMAX42402/MAX42403を評価するための実証済みの設計を提供します。評価用に様々なテスト・ポイントとジャンパが用意されています。MAX42403 EVキットにはMAX42403AFLB+(3.3V、1.5MHz)が付属しています。このEVキットは、最小限の部品変更でMAX42402/MAX42403の全バリエーションの評価に使用できます。
