MAX40662

新規設計に推奨

クワッドトランスインピーダンスアンプ、入力電流クランプおよびマルチプレクサ内蔵、LiDAR用

広帯域幅クワッドTIA、入力マルチプレクサ内蔵、車載LiDARアプリケーション用

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • AEC-Q100
  • ASIL準拠を実現(FMEDAは請求に応じて提供)
  • マルチプレクサ内蔵
  • 帯域幅：440MHz (typ)、300MHz (min)
  • 低ノイズ：2.1pA/
  • CIN = 0.5pF～5pF用に最適化
  • 端子で選択可能な2つのトランスインピーダンス値
    • 25kΩ
    • 50kΩ
  • OFFSET入力によってIN_入力のフォトダイオードからのDCオフセットキャンセルが可能
  • LP入力によってパルスとパルスの間の消費電力を低減
  • 入力電流の内部クランプ：最大2A (10nsパルス時)
  • 3.3V動作
  • 側面濡れ性を備えた16ピンTQFNパッケージ(4mm × 4mm)

MAX40662は、LiDAR (Light Detection and Ranging)アプリケーションの光測距レシーバ用の4チャネルトランスインピーダンスアンプです。低ノイズ、高利得、低グループ遅延、および過負荷からの高速リカバリによって、このクワッドTIAはTime-of-Flight距離測定アプリケーションに最適です。4つの入力トランスインピーダンス段は、1組の差動出力に多重化されます。重要な特長として、2.1pA/の入力換算ノイズ密度、内部電流入力クランプ(10nsパルス時で最大2A)、端子で選択可能な25kΩと50kΩのトランスインピーダンス、および広い440MHzの帯域幅があります。オフセット電流入力によって、出力電圧に対するオプションの出力オフセットの調整が可能です。低電力/スタンバイモードの使用が可能で、パルスとパルスの間の平均消費電流の削減に役立ちます。

MAX40662は側面濡れ性を備えた16ピンTQFNパッケージ(4mm × 4mm)で提供され、-40℃～+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 車載運転支援システム
  • LIDARレシーバ
  • 光Time-Of-Flight測距
MAX40662
クワッドトランスインピーダンスアンプ、入力電流クランプおよびマルチプレクサ内蔵、LiDAR用
MAX40662：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
コンパレータ 2
MAX40026
製造中 280ps高速コンパレータ、超低ばらつき、LVDS出力
MAX40025C
新規設計に推奨 280ps高速コンパレータ、超低ばらつき、LVDS出力
トランスインピーダンス・アンプ（TIA） 4
MAX40658
製造中 トランスインピーダンスアンプ、100mA入力電流クランプ内蔵、LiDARアプリケーション用
MAX40659
製造中 トランスインピーダンスアンプ、100mA入力電流クランプ内蔵、LiDARアプリケーション用
MAX40661
製造中 高帯域幅車載トランスインピーダンスアンプ、高速出力リカバリーおよび入力電流クランプ内蔵、LiDAR用
MAX40660
製造中 高帯域幅車載トランスインピーダンスアンプ、高速出力リカバリーおよび入力電流クランプ内蔵、LiDAR用
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

SPICEモデル 1

評価用キット

eval board
schematic 1
MAX40662EVKIT

MAX40662の評価キット

今すぐ購入 詳細を表示

機能と利点

  • MAX40662の簡便な電気的評価
  • 50Ωインタフェース用に設計されたEVキット
  • 温度範囲：-40℃～+125℃
  • 使いやすい部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX40662の評価キット(EVキット)は、クワッドトランスインピーダンスアンプのMAX40662を評価するための実証済みデザインを提供する完全実装済み電気的デモキットです。

MAX40662のEVキットは、フォトダイオードに似た(しかし同じではない) ICへの電気的インタフェースを提供することに注意してください。

MAX40662のEVキットのプリント基板(PCB)には、MAX40662ATE/VY+が実装されています。

アプリケーション

  • 車載運転支援システム
  • LIDARレシーバ
  • 光Time-Of-Flight測距
MAX40662EVKIT
MAX40662の評価キット

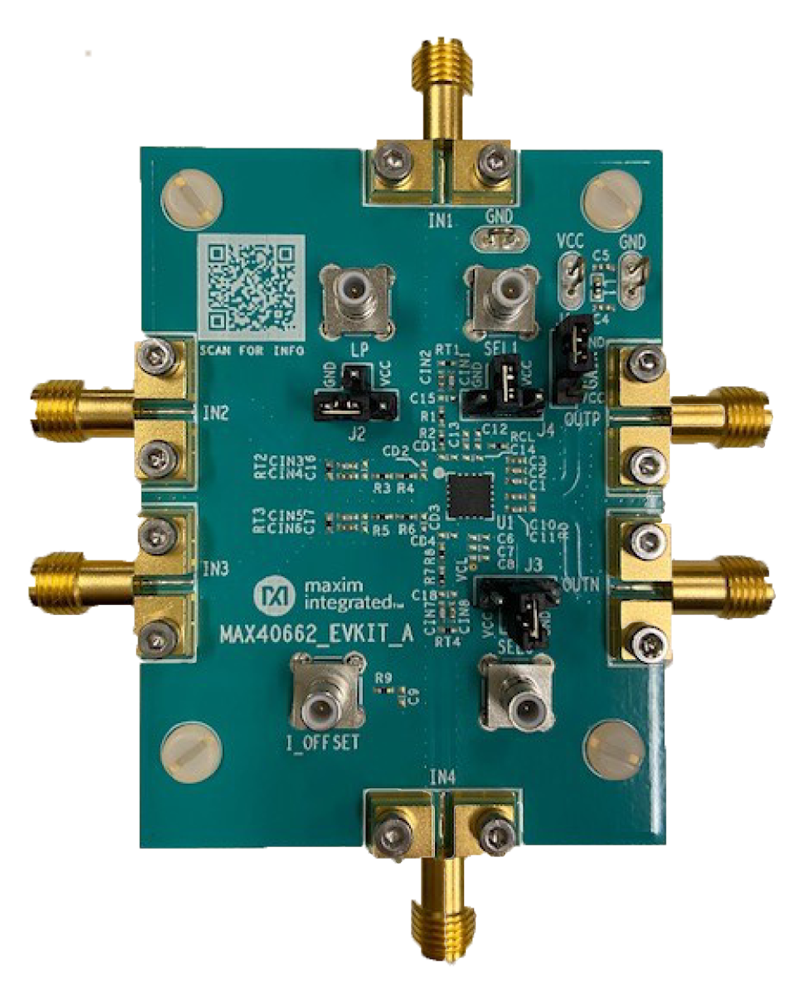

MAX40662EVKIT：ボード写真

リファレンス・デザイン
MAXREFDESLiDAR1
Quad-Channel LiDAR Receiver Front-End Reference Design, MAX40662, MAX40026

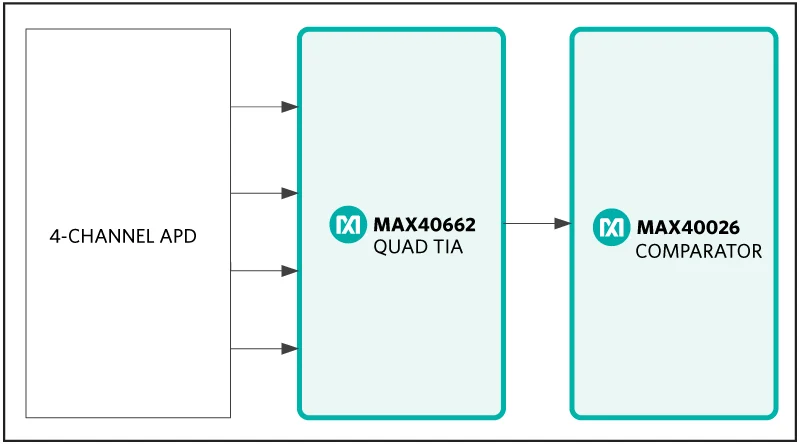

maxrefdes-lidar figure 1

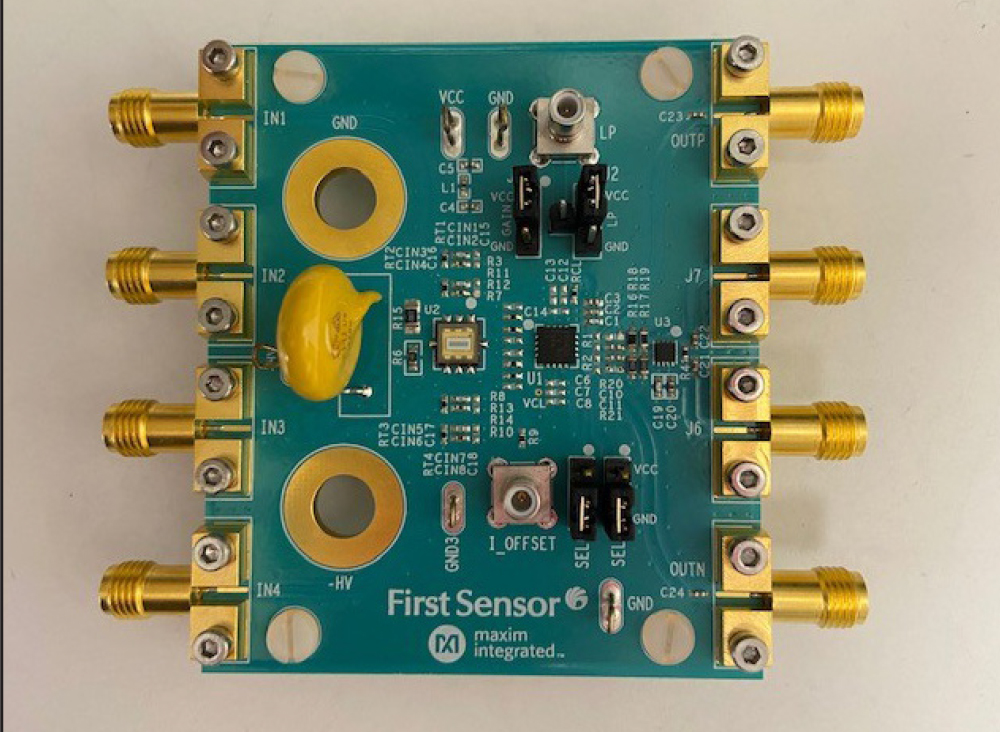

maxrefdes-lidar1 board
