MAX4062

差動マイクロフォンプリアンプ、内部バイアスおよび完全シャットダウン付

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.65
特長
  • 2.4V~5.5V単一電源動作
  • 可変利得または固定利得オプション
  • 高PSRR:86dB (1kHzにて)
  • 高CMRR:70dB (1kHzにて)
  • 低入力換算ノイズ
  • マイクロフォンバイアス内蔵
  • 消費電流:750µA
  • シャットダウン電流:0.3µA
  • ESD保護(AUX_IN):±4kV
  • レイルトゥレイル出力
  • THD+N:0.04% (1kHzにて)
  • 省スペースパッケージ:
    • 8ピンTDFN (MAX4060/MAX4061)
    • 8ピンµMAX (MAX4060/MAX4061)
    • 10ピンµMAX (MAX4062)
製品概要
show more Icon

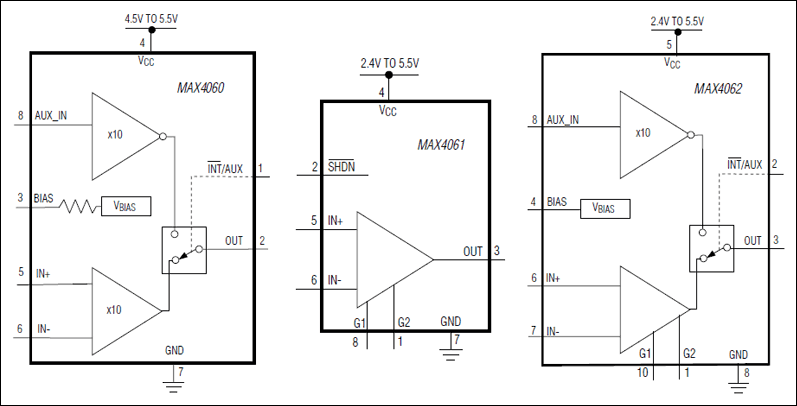

MAX4060/MAX4061/MAX4062は、ノートブックコンピュータおよびPDAオーディオシステムに最適な差動入力マイクロフォンプリアンプです。これらのデバイスは、利得が可変であるうえに電源除去比とコモンモード除去比が優れているため、ポータブルオーディオシステムの低ノイズアプリケーションに最適です。

MAX4060/MAX4062は、差動入力とシングルエンド補助マイクロフォンアンプ入力間でこれらの出力を切り替えることができます。また、MAX4060/MAX4062は、低雑音マイクロフォンバイアス発生器を内蔵しています。MAX4061/MAX4062の微分利得は、1個の抵抗器で設定されます。MAX4060は、固定利得が10V/Vで、PC99/2001に準拠しています。MAX4061には完全シャットダウンモードがあり、シャットダウンの際には、節電のために、消費電流が0.3µAまで減少しマイクロフォンバイアスへの電流が遮断されます。

MAX4060は4.5V~5.5V単一電源で動作し、MAX4061/MAX4062は2.4V~5.5Vで動作します。すべてのデバイスは、-40℃~+85℃の拡張温度範囲での動作が保証されています。MAX4060/MAX4061は、小型8ピンTDFN (3mm x 3mm x 0.8mm)および8ピンµMAX®パッケージで提供されます。MAX4062は、10ピンµMAXパッケージで提供されます。

アプリケーション

  • AES-42準拠マイクロフォン
  • ノートブックオーディオシステム
  • PDAオーディオシステム
  • 信号調整
  • タブレットPC
  • USBオーディオ周辺機器
