製品概要

機能と利点

  • 入力コモンモード:0V~76V
  • 低入力オフセット電圧:12µV (max)
  • 低利得誤差:0.1% (max)
  • 利得オプション
    • G = 25V/V (MAX40201T)
    • G = 50V/V (MAX40201F)
    • G = 100V/V (MAX40201H)
    • G = 200V/V (MAX40201W)
  • 8ピンWLP (1.3mm x 2mm)および8ピンµMAXパッケージ

製品概要

デュアルチャネル、ハイサイド、電流検出アンプのMAX40201は、12µV (max)以下のVOSおよび0.1% (max)以下の利得誤差を備えています。MAX40201の出力は電圧出力で、VDDレールとグランドの数十mVまでの振幅が可能です。

MAX40201は、80kHzの小信号帯域幅で0V~76Vの入力コモンモード電圧範囲を備え、マルチチャネル多重化データ収集システム用のSAR ADCとのインタフェースに最適です。

MAX40201は、-40℃~+125℃の温度範囲で動作します。MAX40201は、8ピンウェハレベルパッケージ(WLP)および8ピンµMAX®パッケージで提供されます。

携帯アプリ

アプリケーション

  • 基地局および通信機器
  • 産業用制御およびオートメーション
  • パワーマネージメントシステム
  • サーババックプレーン

製品カテゴリ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

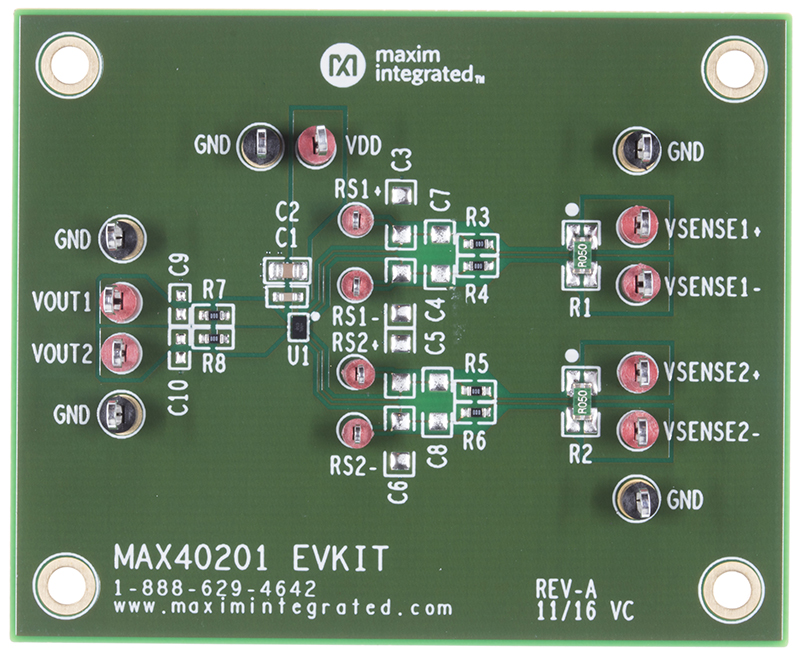

評価キット (1)
