MAX40010

製造中

76V高精度、高電圧、電流検出アンプ

高精度と76Vの高電圧動作の独自の組み合わせ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 入力コモンモード:+2.7V~+76V
  • 超小型6ピンWLP (1mm x 1.5mm)およびSOT23パッケージ
  • 低入力オフセット電圧:12µV (max)
  • 低利得誤差:0.1% (max)
  • 利用可能な利得オプション:
    • G = 12.5V/V:MAX40010L
    • G = 20V/V:MAX40010T
    • G = 50V/V:MAX40010F
    • G = 100V/V:MAX40010H

シングルチャネルハイサイド高精度電流検出アンプのMAX40010は、2.7V~76Vの入力コモンモード電圧範囲を備えているため、通信、車載、データセンター、および高電圧の電流監視が非常に重要なその他のシステムに最適です。MAX40010は、12µV (max)以下の入力オフセット電圧および0.1% (max)以下の利得誤差という精度仕様を提供します。高精度のオフセットおよび利得誤差仕様を提供することによって、MAX40010は非常に小さい検出/シャント抵抗の検出を可能にし、検出素子を介してシステムの効率と消費電力をさらに向上させます。

MAX40010は、80kHzの小信号帯域幅および4つの固有の利得オプション(12.5V/V、20V/V、50V/V、および100V/V)を特長とします。このデバイスの電流検出入力は、通信機器に見られるRFを除去するEMIRフィルタを備えています。

MAX40010は-40℃~+125℃の温度範囲で動作し、6ピンウェハレベルパッケージ(WLP) (1mm x 1.5mm、0.5mmピッチ)およびSOT23 U6SN+1パッケージで提供されます。

アプリケーション

  • 車載センシング
  • 基地局および通信機器
  • エネルギー管理
  • サーバーバックプレーン/データセンター
  • ソーラーパネル監視

MAX40010
76V高精度、高電圧、電流検出アンプ

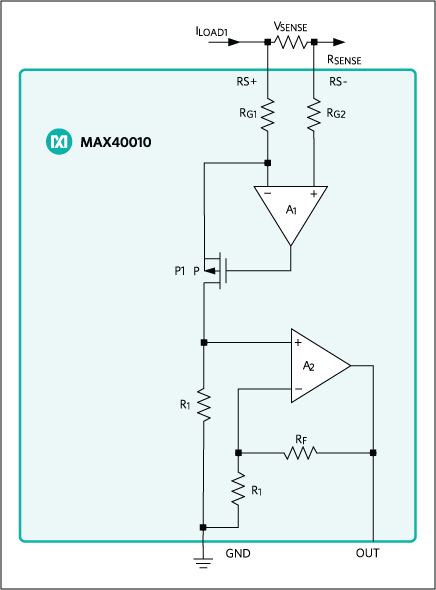

MAX40010:ファンクション(またはブロック)ダイアグラム
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
電流検出アンプ 1
MAX44285 製造中 デュアルチャネル、高精度、高電圧、電流検出アンプ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション


評価用キット

eval board
MAX40010EVKIT

MAX40010の評価キット

機能と利点

  • 高精度、リアルタイム電流監視
  • 入力コモンモード範囲:+2.7V~+76V
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX40010の評価キット(EVキット)は、デュアルチャネル、高精度、高電圧、電流検出アンプのMAX40010を評価するための実証済みデザインを提供します。このEVキットは、5ピンSOT-23パッケージのMAX40010を実証します。

このEVキットのPCBは、20V/V利得バージョンのMAX40010TAWT+が実装されています。その他の利得オプションも利用可能です。ピンコンパチブルのMAX40010LAWT+ (G = 12.5V/V)、MAX40010FAWT+ (G = 50V/V)、およびMAX40010HAWT+ (G = 100V/V)については、お問い合わせください。

アプリケーション

  • 車載センシング
  • 基地局および通信機器
  • エネルギー管理
  • サーバーバックプレーン/データセンター
  • ソーラーパネル監視

MAX40010EVKIT
MAX40010の評価キット
eval-image-unavailable
