MAX40075-MAX40088: 10MHz/42MHz Low-Noise, Low-Bias Op Amps Data Sheet (Rev. 7)11/16/2020PDF828K
製品概要
機能と利点
- 低入力電圧ノイズ密度：4.2nV/√Hz (30kHz時)
- 低入力電流ノイズ密度：0.5fA/√Hz
- 低入力バイアス電流：1pA (typ)以下
- 低歪み：0.00035%または-109dB THD+N (1kΩ負荷)
- 単一電源動作：+2.7V～+5.5V
- 入力コモンモード電圧範囲にグランドを含む
- レール・ツー・レール出力振幅(1kΩ負荷)
- 10MHz GBW積、ユニティゲイン安定(MAX40075のみ)
- 42MHz GBW積、利得5V/V以上(MAX40088のみ)
- 優れたDC特性：入力VOS 30µV以下
- 低電力シャットダウンモード：消費電流を1µA以下に低減
- 省スペース6ピンWLPおよび6ピンSOT23パッケージで提供
- AEC-Q100認定。データシートの「Ordering Information (型番)」をご覧ください。
製品概要
MAX40075/MAX40088はワイドバンド、低ノイズ、低入力バイアス電流オペアンプで、レーツ・ツー・レール出力および最小2.7Vの単一電源動作を提供します。アンプ当りのイネーブル時の自己消費電流は2.2mAで、超低歪み(0.0002% THD+N)、および低入力電圧ノイズ密度(4.2nV/√Hz)と低入力電流ノイズ密度(0.5fA/√Hz)を備えています。低入力バイアス電流および低ノイズと広帯域幅の組み合わせは、トランスインピーダンスアンプおよび画像処理アプリケーションに最適です。
電力節約のために、MAX40075/MAX40088は消費電流を0.1µAに低減しアンプ出力をハイインピーダンス状態にする低電力シャットダウンモードを提供します。これらのアンプはレール・ツー・レール振幅の出力を備え、入力コモンモード電圧範囲にグランドを含んでいます。MAX40075は10MHzの利得帯域幅積でユニティゲイン安定です。MAX40088は42MHzの利得帯域幅積で利得5安定です。
アプリケーション
- ADCバッファ
- 車載パワートレイン
- DAC出力アンプ
- デジタルスケール
- 低ノイズマイクロフォン/プリアンプ
- 医療用計測
- 歪みゲージ/センサアンプ
- トランスインピーダンスアンプ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

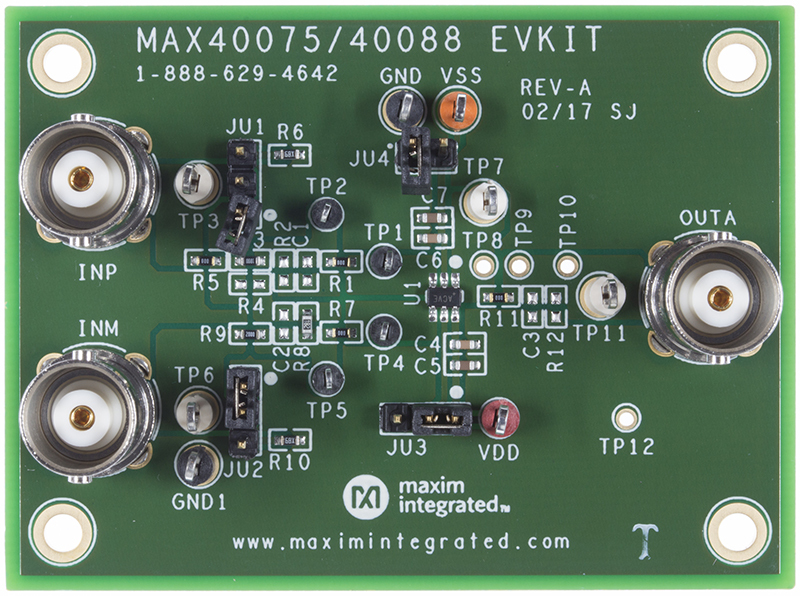

評価キット (1)
