MAX40080
高精度、高速サンプル・レート、デジタル電流検出アンプ
すべて表示
最大1Mspsデジタル電流検出アンプ、各種スマートモードによって電力を節約しMCUファームウェアを簡素化
Info :
新規設計に推奨
Info :
新規設計に推奨
製品の詳細
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$1.11
特長
- 設定可能なサンプル・レート：最大1Msps
- 広い入力コモンモード電圧範囲：-0.1V（グラウンド検出）～36V
- 設定可能な入力検出範囲：±10mVおよび±50mV
- 非常に低い5µVの入力オフセット電圧により小型検出抵抗の使用が可能
- スマート・モードを備えたI2C準拠およびSMBus対応インターフェースにより電力を節約：
- ウェイクアップ電流閾値
- 低測定レート：4回／秒
- I2Cが非アクティブ時の自動シャットダウン
- 双方向電流検出
- コモンモード電圧監視：最大36V
- 省スペース12ピンWLP（0.4mmピッチ）および12ピンTDFN
- ピーク電流ログ
- 設定可能な過電流/過電圧閾値および低電圧閾値
- 設定可能な応答時間を備えたアラート出力
- 深さ64セルのFIFO
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

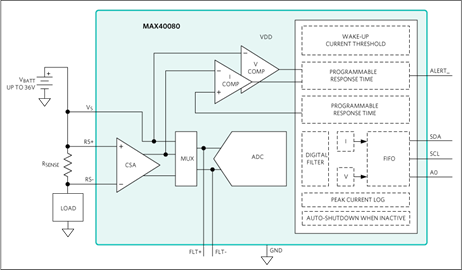

MAX40080は、デジタル出力と-0.1V（グラウンド検出）～36Vの超広入力コモンモード電圧範囲を備えた高精度、高速応答、双方向電流検出アンプです。
このデバイスは、5µVの超低入力オフセット電圧と0.2%の超低ゲイン・エラーを特長とします。低い入力オフセット電圧が特に重要なのは、小型検出抵抗の使用が可能で、消費電力が節約されるにも関わらず、それと同時に測定精度が犠牲にならないからです。また、このデバイスは±10mVまたは±50mVに設定可能な入力検出範囲（または125V/Vまたは25V/Vに設定可能な入力ゲイン）も備えており、低電流での精度の向上に非常に役立ちます。
このデバイスは、設定可能なサンプル・レートと12ビットの分解能（電流測定用の符号ビットを含めて13ビット）を備えたA/Dコンバータを内蔵し、I2C準拠およびSMBus対応インターフェースを備えています。
このデバイスは、ウェイクアップ電流閾値とI2Cが非アクティブ時の自動シャットダウン・モードを備えています。この両方の機能は、消費電力を最小限に抑えるように設計されています。
このデバイスは小型12ピンWLP（および12ピンTDFN）で提供され、-40℃～+125℃の拡張動作温度範囲での動作が保証されています。
アプリケーション
- 基地局PA制御
- バッテリ動作機器
- 産業用制御およびオートメーション
- サーババックプレーン
- テレコム機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$1.11
