MAX40075

10MHz/42MHz低ノイズ、低バイアスオペアンプ

すべて表示 showmore-icon

高速、超低ノイズ、および小型サイズを兼ね備えた、高精度アプリケーションに最適なアンプ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.12
特長
  • 低入力電圧ノイズ密度:4.2nV/√Hz (30kHz時)
  • 低入力電流ノイズ密度:0.5fA/√Hz
  • 低入力バイアス電流:1pA (typ)以下
  • 低歪み:0.00035%または-109dB THD+N (1kΩ負荷)
  • 単一電源動作:+2.7V~+5.5V
  • 入力コモンモード電圧範囲にグランドを含む
  • レール・ツー・レール出力振幅(1kΩ負荷)
  • 10MHz GBW積、ユニティゲイン安定(MAX40075のみ)
  • 42MHz GBW積、利得5V/V以上(MAX40088のみ)
  • 優れたDC特性:入力VOS 30µV以下
  • 低電力シャットダウンモード:消費電流を1µA以下に低減
  • 省スペース6ピンWLPおよび6ピンSOT23パッケージで提供
  • AEC-Q100認定。データシートの「Ordering Information (型番)」をご覧ください。

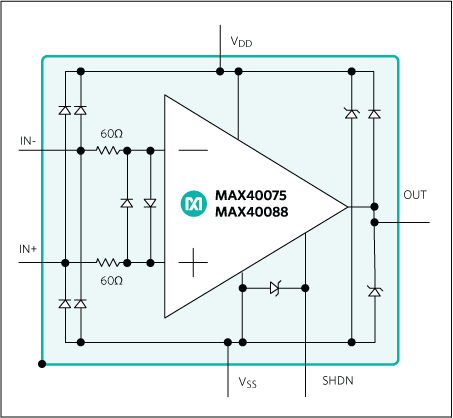

製品概要
show more Icon

MAX40075/MAX40088はワイドバンド、低ノイズ、低入力バイアス電流オペアンプで、レーツ・ツー・レール出力および最小2.7Vの単一電源動作を提供します。アンプ当りのイネーブル時の自己消費電流は2.2mAで、超低歪み(0.0002% THD+N)、および低入力電圧ノイズ密度(4.2nV/√Hz)と低入力電流ノイズ密度(0.5fA/√Hz)を備えています。低入力バイアス電流および低ノイズと広帯域幅の組み合わせは、トランスインピーダンスアンプおよび画像処理アプリケーションに最適です。

電力節約のために、MAX40075/MAX40088は消費電流を0.1µAに低減しアンプ出力をハイインピーダンス状態にする低電力シャットダウンモードを提供します。これらのアンプはレール・ツー・レール振幅の出力を備え、入力コモンモード電圧範囲にグランドを含んでいます。MAX40075は10MHzの利得帯域幅積でユニティゲイン安定です。MAX40088は42MHzの利得帯域幅積で利得5安定です。

携帯アプリ

アプリケーション

  • ADCバッファ
  • 車載パワートレイン
  • DAC出力アンプ
  • デジタルスケール
  • 低ノイズマイクロフォン/プリアンプ
  • 医療用計測
  • 歪みゲージ/センサアンプ
  • トランスインピーダンスアンプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX40075ANT+
  • HTML
  • HTML
MAX40075ANT+T
  • HTML
  • HTML
MAX40075AUT+
  • HTML
  • HTML
MAX40075AUT+T
  • HTML
  • HTML
MAX40075AUT/V+
  • HTML
  • HTML
MAX40075AUT/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 11, 2021

- 1703RN

ASSEMBLY

MAX40075AUT+

製造中

MAX40075AUT+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 11, 2021

- 1703RN

arrow down

ASSEMBLY

MAX40075AUT+

製造中

MAX40075AUT+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

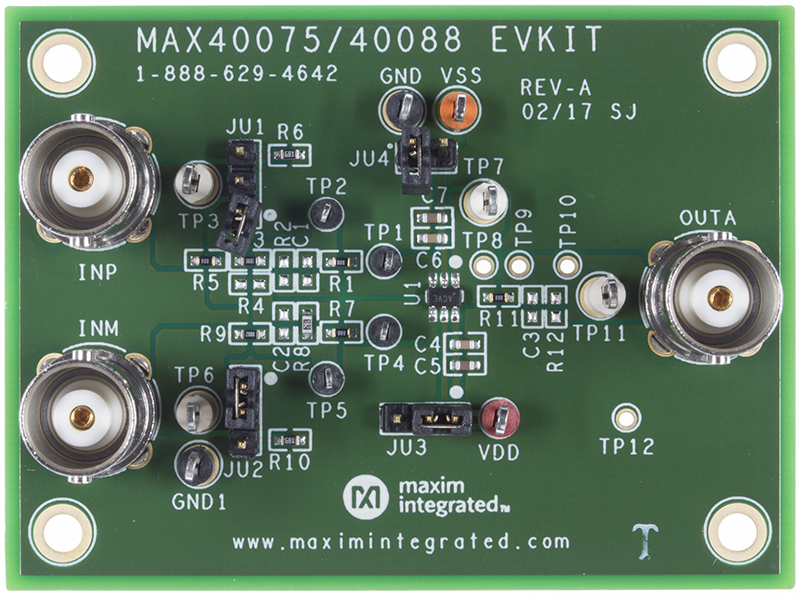

MAX40088EVKIT

MAX40075/MAX40088/MAX40079/MAX40087の評価キット

zoom

MAX40088EVKIT

MAX40075/MAX40088/MAX40079/MAX40087の評価キット

MAX40075/MAX40088/MAX40079/MAX40087の評価キット

機能と利点

  • 電源電圧範囲:+2.7V~+5.5V (VDDとVSS間)
  • 利得帯域幅積:42MHz (MAX40088/MAX40087)、利得 = 5V/V 安定
  • 利得帯域幅積:10MHz (MAX40075/MAX40079)、利得 = 1V/V安定
  • 超低歪み:0.0002% (1kΩ負荷)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX40088の評価キット(EVキット)は、MAX40075/MAX40088/MAX40079/MAX40087のICの評価に必要な全部品を搭載した完全実装および試験済みの回路基板です。MAX40088のEVキットのプリント基板(PCB)には6-SOT23パッケージのMAX40088AUT+が実装されています。

このデバイスはレール・ツー・レール出力オペアンプで、10MHzの利得帯域幅積(MAX40075/MAX40079)および42MHzの利得帯域幅積(MAX40088/MAX40087)を提供します。このEVキットは2.7V~5.5V DCの単一電源または±1.35V~±2.75Vのスプリット電源で動作します。

アプリケーション

  • ADCバッファ
  • DAC出力アンプ
  • デジタルスケール
  • 低ノイズマイクロフォン/プリアンプ
  • 医療用計測
  • 歪みゲージ/センサアンプ
  • トランスインピーダンスアンプ
