MAX3996

+3.0~+5.5V、2.5Gbps VCSELおよびレーザドライバ付

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 確定的ジッタ:9psP-P
  • 4mm x 4mmの20ピンQFNパッケージ
  • 電源電圧:3.0V~5.5V
  • 自動パワー制御
  • 安全回路内蔵
  • レーザ変調電流:30mA
  • 変調電流の温度補正
  • SFFおよびSFP MSAに準拠
  • 製品概要
    show more Icon

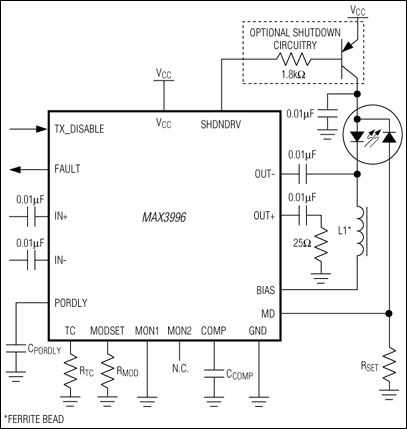

    MAX3996は、スモールフォームファクタ(SFF)光ファイバLANトランスミッタ用の高速レーザドライバです。このデバイスは、バイアス発生器、レーザ変調器、および全般的な安全機能を備えています。温度やレーザ特性の変動に関係なく平均光パワーを一定に維持するために、自動パワー制御(APC)がレーザバイアス電流を調整します。このドライバは、コモンアノードまたは差動レーザ構成に適合します。MAX3996の出力電流範囲は、VCSELと高効率エッジ放出レーザに適しています。

    MAX3996は、最高3.2Gbpsで動作します。このデバイスは、最大30mAのレーザ変調電流を切り替えることが可能で、最大60mAのバイアス電流をシンク駆動することができます。動作温度範囲で消光比を仕様範囲内に保つために、可変の温度補正を備えています。MAX3996は、低コストTO-46ヘッダを含むさまざまなレーザパッケージに適応します。確定的ジッタは小さく(9psP-P)、速いエッジ遷移(65ps)と組みあわせることによって、業界標準トランスミッタ用のアイマスクに対して十分な余裕を設けることができます。

    このレーザドライバは、シングルポイント障害許容値を保証する広範囲の安全機能を備えています。安全機能には、送信ディセーブル、冗長シャットダウン、およびレーザバイアス監視などがあります。保護回路は、危険レベルの光を発生する可能性のある障害を検出して、直ちにレーザ出力をディセーブルします。MAX3996の安全回路は、SFFおよびスモールフォームファクタプラガブル(SFP)マルチソース協定(MSA)に準拠しています。

    MAX3996は、小型4mm x 4mmの20ピンQFNパッケージおよび20ピンTQFNパッケージで提供され、0℃~+70℃の温度範囲で動作します。

    アプリケーション

    • 10ギガビットイーサネットWWDM
    • ATM LAN光トランスミッタ
    • ファイバチャネル光トランスミッタ
    • ギガビットイーサネット光トランスミッタ
    • VCSELトランスミッタ

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    MAX3996EVKIT

    MAX3996の評価キット

    zoom

    MAX3996EVKIT

    MAX3996の評価キット

    MAX3996の評価キット

    機能と利点

  • コモンアノードレーザの駆動
  • 完全実装および試験済み
  • LED障害インジケータ
  • 可変レーザバイアス電流
  • 可変レーザ変調電流
  • 可変のレーザ変調温度係数
  • 電気的動作設定済み:レーザ不要
  • 製品の詳細

    MAX3996評価キット(EVキット)は、2.5GbpsレーザドライバのMAX3996の光学的および電気的評価を行う実装済みデモボードです。

    電気的評価区画の出力は、SMAコネクタに接続されており、50Ω終端オシロスコープに接続することができます。光学的評価区画の出力は、レーザ/モニタダイオードに接続可能な構成になっています。

    アプリケーション

    • 10ギガビットイーサネットWWDM
    • ATM LAN光トランスミッタ
    • ファイバチャネル光トランスミッタ
    • ギガビットイーサネット光トランスミッタ
    • VCSELトランスミッタ
