MAX38903A/B/C/D、低ノイズリニアレギュレータ、わずか7µVRMSで最大1Aの出力電流を供給
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 柔軟な動作範囲を提供
- 入力電圧範囲：1.7V～5.5V
- 設定可能な出力電圧：0.6V～5.0V
- 出力電流：1A (max)
- ドロップアウト：100mV (max、1A負荷時)
- シャットダウン消費電流：1µA以下
- ノイズを低減し精度を向上
- DC精度：±1% (全負荷、ライン、および温度範囲)
- 出力ノイズ：7µVRMS (10Hz～100kHz)
- 動作消費電流：1200µA
- PSRR：70dB (10kHz時)
- 簡便な使用と堅牢な保護を実現
- アクティブ放電：800Ω (OUT)
- 安定出力容量：4µF (min)
- 設定可能なソフトスタートレート
- 過電流および過熱保護
- 出力-入力逆方向電流保護
- パワーOK出力
- サイズを小型化、信頼性を向上
- 10ピンTDFNパッケージ(3mm × 3mm)および3 × 3ピンWLP (1.4mm × 1.4mm、0.4mmピッチ)
- 動作温度：-40℃～125℃
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
低ノイズ、リニアレギュレータのMAX38903A/B/C/Dは、最大1Aの出力電流を供給し、出力ノイズは10Hz～100kHzの範囲でわずか7µVRMSです。
これらのレギュレータは広い入力電圧範囲で±1%の出力精度を維持し、最大負荷時に必要な入力－出力間ヘッドルームはわずか100mVです。無負荷時消費電流は、ドロップアウト電圧に関係なく1200µAです。MAX38903A/B/C/Dは800Ωのアクティブ放電を備えており出力コンデンサを迅速に放電します。
MAX38903Aは、1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V、および5Vの9つの、端子選択可能な出力電圧を備えています。MAX38903B/Cの出力電圧は、2つの外付け抵抗を使用して0.6V～5.0Vの範囲の値に調整可能です。MAX38903BはアクティブハイのPOK信号も内蔵し、トラブルのない負荷起動が可能です。
MAX38903Dは50mVステップで0.7V～5Vの範囲で出荷時設定される出力電圧を備えています。すべてのバージョンで設定可能な出力ソフトスタートレート、出力過電流および熱過負荷保護を備えています。
MAX38903A/Bは10ピンTDFNパッケージ(3mm × 3mm)で提供され、MAX38903C/Dは9ピンウェハレベルパッケージ(WLP) (1.4mm × 1.4mm、0.4mmピッチ)で提供されます。
アプリケーション
- 通信システム、試験装置、医療機器
- ハイエンドオーディオシステム
- 高分解能データ収集システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX38903C
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
すべて
-
English
データシート
1
信頼性データ
1
170.57K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX38903CANL+ |
9-WLCSP-N/A
|
|
|
| MAX38903CANL+T |
9-WLCSP-N/A
|
|
- MAX38903CANL+
- ピン／パッケージ図
-
9-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX38903CANL+T
- ピン／パッケージ図
-
9-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2

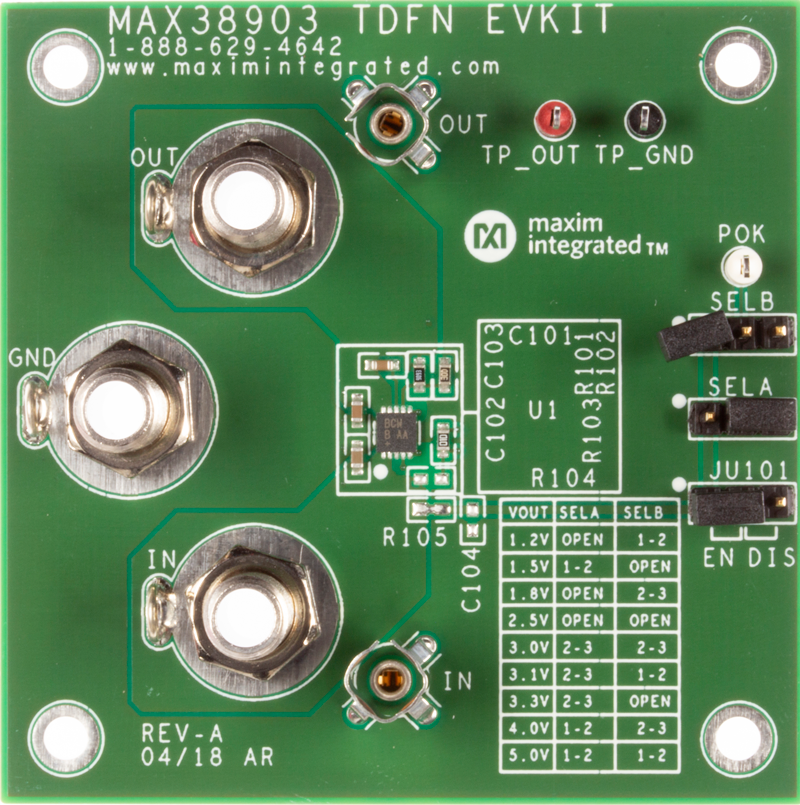

MAX38903EVKIT#TDFN
