製品概要

機能と利点

  • 10ピンTDFNパッケージ(3mm × 3mm)のMAX38903A/MAX38903B ICを評価
  • 入力範囲：1.7V～5.5V
  • 抵抗で設定可能な出力電圧：0.6V～5.3V (MAX38903B、出荷時は3.3V出力に設定)
  • ジャンパで設定可能な出力電圧：1.2V～5.0V (MAX38903A、ICの交換によって対応)
  • 出力電流：最大1A
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションサイズを実証
  • 完全実装および試験済み

製品概要

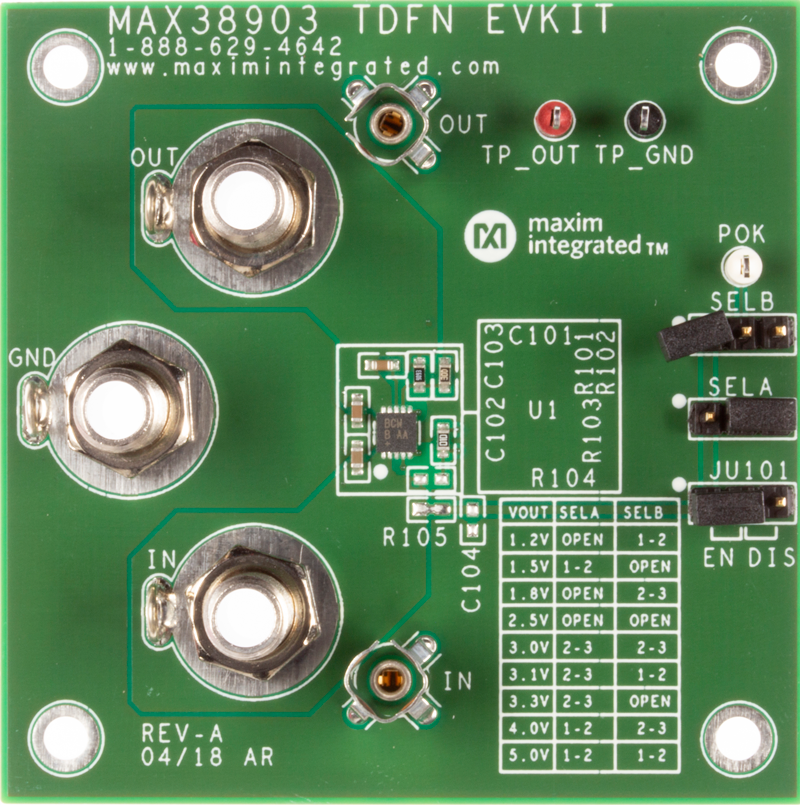

MAX38903のTDFN評価キット(EVキット)は、低ノイズリニアレギュレータのMAX38903A/MAX38903B ICファミリを評価します。このEVキットは1.7V～5.5Vの入力範囲で動作し、0.6V～5.3Vの任意の出力電圧範囲を提供し、最大1Aの電流を供給します。このEVキットにはMAX38903BATB+が実装されています。

アプリケーション

  • オーディオシステム
  • 通信回路
  • 高分解能データ収集システム

対象となる製品
