MAX38886

2.5V~5.0V、0.5A/2.5A、充電/放電レギュレータ、スーパーキャパシタバックアップアプリケーション用

すべて表示 showmore-icon

スーパーキャパシタまたはコンデンサバンクを使用するバックアップ電源レギュレータContinuaファミリ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.24
特長
  • システム出力電圧:2.5V~5V
  • コンデンサ電圧範囲:最高4.5V
  • ピークインダクタ放電電流:最大2.5A
  • 設定可能な電圧および電流スレッショルド
  • スレッショルド精度:±2%
  • 効率:最大95%、充電または放電
  • レディ自己消費電流:2.5µA
  • 小型ソリューション
    • TDFNパッケージ(3mm × 3mm × 0.75mm)
製品概要
show more Icon

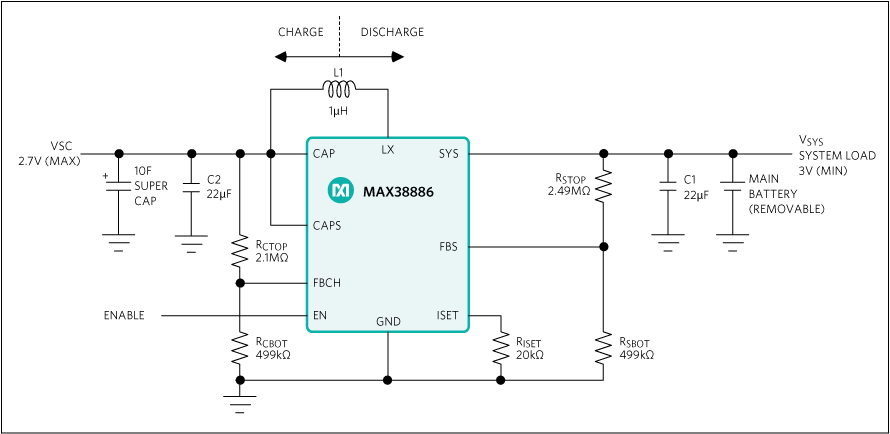

MAX38886はストレージコンデンサまたはコンデンサバンク用バックアップレギュレータで、同じインダクタを使用する反転可能バックおよびブースト動作によって、ストレージ素子とシステム電源レールの間で電力を効率的に転送するように設計されています。

主電源が接続され、最低システム電源電圧以上の場合、レギュレータはバックモードで動作し、ストレージ素子を最大500mAのピークインダクタ電流で充電します。ストレージ素子が充電されると、回路の消費電流はわずか2.5µAになり、スーパーキャパシタまたはその他のストレージ素子をレディ状態に維持します。主電源が取り外されると、レギュレータはブーストモードで動作し、ストレージ素子を最大2.5Aのピークインダクタ電流で放電してシステムが最低動作電圧以下に低下するのを防ぎます。

MAX38886は、ストレージ素子(スーパーキャパシタなど)の最低/最高電圧、最低システム電圧、および最大充放電電流を外部で設定可能です。内蔵DC-DCコンバータは1µHのインダクタのみを必要とします。

アプリケーション

  • ハンドヘルド産業用機器
  • ポータブルコンピュータ
  • リムーバブルバッテリを備えたポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.24

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX38886ATD+
  • HTML
  • HTML
MAX38886ATD+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX38886EVKIT

MAX38886の評価キット

zoom

MAX38886EVKIT

MAX38886の評価キット

MAX38886の評価キット

機能と利点

  • システム出力電圧範囲:2.99V~3.36V
  • スーパーキャパシタ電圧範囲:0.5V~2.71V
  • ピーク放電電流:2.5A
  • 抵抗で調整可能な電圧および電流スレッショルド
  • 実証済み2層2オンス銅PCBレイアウト
  • 小型ソリューション
  • 完全実装および試験済み

製品の詳細

MAX38886の評価キット(EVキット)は、MAX38886 ICを評価します。MAX38886はスーパーキャパシタバックアップレギュレータで、スーパーキャパシタとシステム電源レールの間で電力を転送するように設計されています。メインバッテリが接続され、最低システム電源電圧以上の場合、レギュレータはスーパーキャパシタを最大500mAのレートで充電します。スーパーキャパシタが充電されると、回路の消費電流はわずか3µAになり、スーパーキャパシタをレディ状態に維持します。メインバッテリが取り外されると、レギュレータはスーパーキャパシタを最大2.5Aのピークインダクタ電流で放電し、システムが最低動作電圧以下に低下するのを防ぎます。複数のMAX38886 ICを並列に接続し、より高電流のアプリケーションに対応することが可能です。MAX38886は、最低/最高スーパーキャパシタ電圧、最低システム電圧、および最大充電/放電電流を外部で設定可能です。内蔵DC-DCコンバータは1µHのインダクタおよび22µFのコンデンサのみを必要とします。

アプリケーション

  • ハンドヘルド産業用機器
  • ポータブルコンピュータ
  • リムーバブルバッテリを備えたポータブル機器
