製品概要

機能と利点

  • 高効率ソリューション
    • ピーク:最大96%
    • 全負荷:最大92%
    • 軽負荷効率:最大94% (1A、DCMイネーブル)
  • 柔軟な設計によって早期PCB定義が可能
    • MAX38800 (9A)およびMAX38802/MAX38803 (25A)と互換性のある実装形状
    • 設定可能なスイッチング周波数:最大900kHz
    • 設定可能なソフトスタートおよびSTAT遅延タイミング
    • 設定可能なリファレンス電圧(外部入力オプションあり)
    • 設定可能な正および負のOCP制限
  • 先進的アーキテクチャ、保護、および報告によって高信頼性の設計を保証
    • アナログ電流または温度報告
    • オープン回路検出を備えた差動リモート検出
    • Quick-PWMアーキテクチャによる高速過渡応答
    • パーセントベースの出力パワーグッドおよびOVP
    • オープンドレインのステータスインジケータ(STAT)端子
    • 入力低電圧および過電圧ロックアウト
    • 適応型デッドタイム制御
  • 基板スペースを節約
    • ブーストスイッチ内蔵
    • 19ピンWLCSP (2.2mm × 2.8mm)実装形状
    • セラミックの入力および出力コンデンサを使用して動作

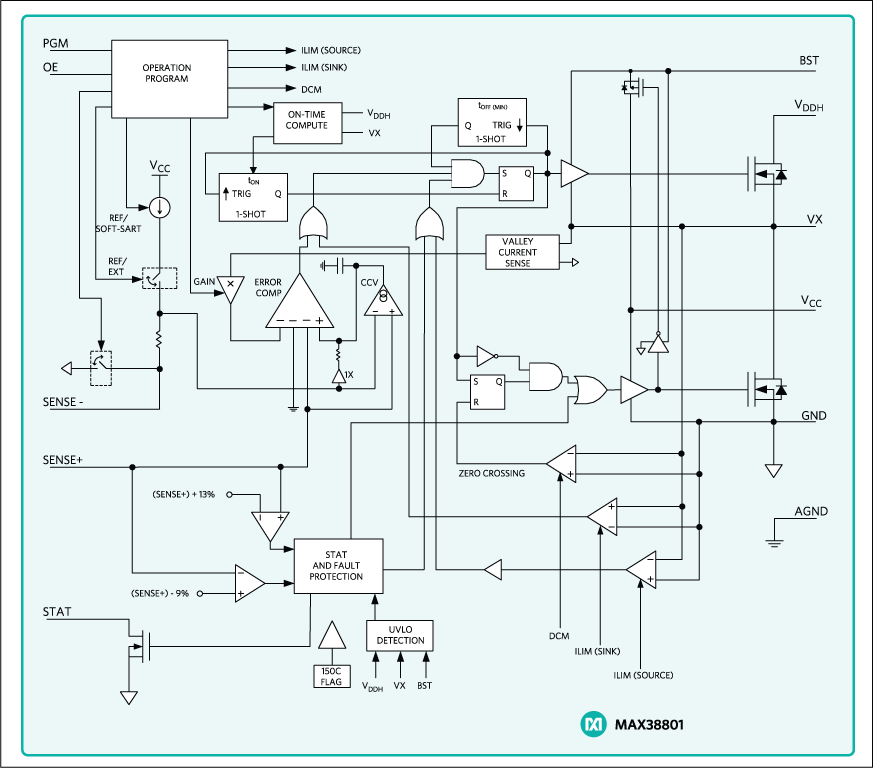

製品概要

MAX38801は、6.5V~14Vの入力電源で動作し最大15Aの負荷を必要とするアプリケーション用の全機能内蔵、高効率スイッチングレギュレータです。このシングルチップレギュレータは、高速過渡応答を必要とする高精度出力用の小型高効率電力供給を提供します。

このデバイスは、広範な構成を可能にする各種の設定可能オプションを備えています。設定可能な機能には、内部/外部リファレンス電圧、出力電圧セットポイント、スイッチング周波数、過電流保護レベル(OCP)、およびソフトスタートタイミングがあります。ピンストラッピングを使用して断続電流モード(DCM)動作をイネーブルし、軽負荷効率を向上させることができます。

MAX38801は複数の保護および測定機能を内蔵しています。正および負のサイクル単位のOCP、短絡保護、および過熱保護(OTP)は堅牢な設計を確保します。入力低電圧および過電圧ロックアウトは、入力電圧が仕様範囲外の場合にレギュレータをシャットダウンして損傷を防止します。出力過電圧(OVP)が発生した場合は安定化が停止されます。ステータス端子は出力電圧が範囲内で出力電圧が安定化されていることを表示します。このデバイスは出力電流またはジャンクション温度をそれぞれ±5%と±8℃の精度で報告するように設定可能なアナログ出力を備えています。

アプリケーション

  • DDRメモリ:VDDQ、VPP、およびVTT
  • GPUコア電源
  • I/Oおよびチップセット電源
  • ポイントオブロード(POL)アプリケーション
  • サーバ/µサーバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

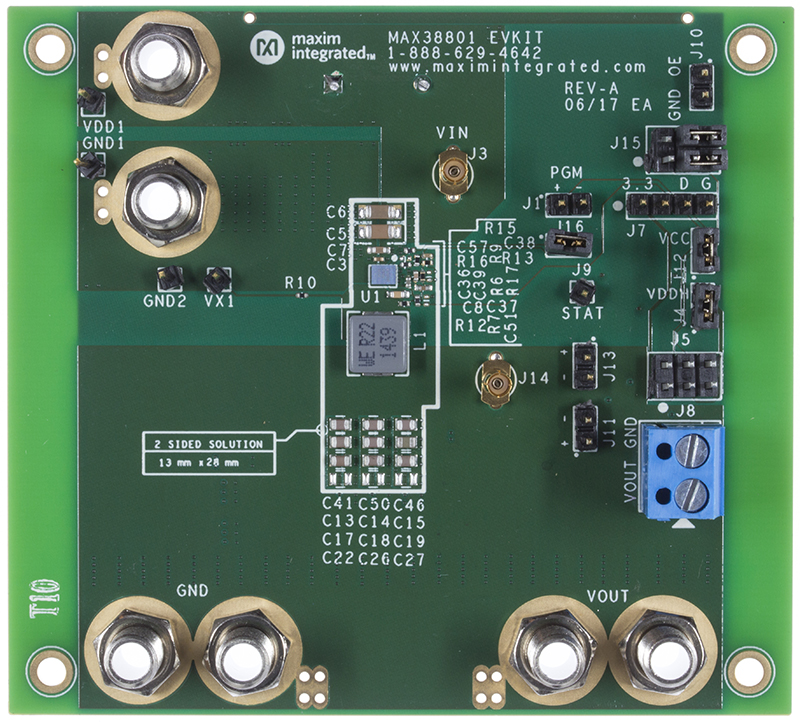

評価キット (1)
