MAX3869

+3.3V、2.5Gbps SDH/SONETレーザドライバ、電流モニタおよびAPC付

すべて表示 showmore-icon

高性能、フル機能レーザドライバ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 単一電源:+3.3Vまたは+5V
  • 消費電流:64mA (+3.3V)
  • 可変バイアス電流:1mA~100mA
  • 可変変調電流:5mA~60mA
  • バイアス電流および変調電流モニタ
  • 立上がり/立下がり時間:87ps
  • 故障モニタ付きの自動平均パワー制御機能
  • ANSI、ITUおよびBellcore SDH/SONET規格に適合
  • イネーブル制御
製品概要
show more Icon

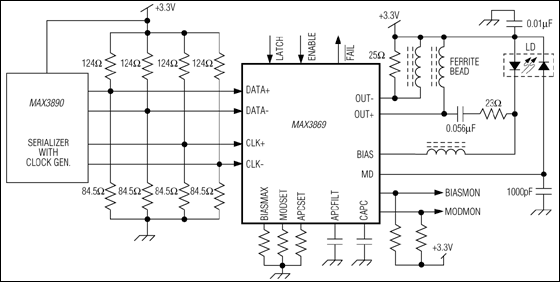

MAX3869は、2.5GbpsまでのSDH/SONETアプリケーション用の完全シングル+3.3Vレーザドライバです。差動PECLおよびクロックを入力とし、レーザ駆動用のバイアスおよび変調電流を供給します。クロック信号が使用できる場合は、同期入力ラッチを使用してジッタを低減することができます。

全温度範囲および全寿命にわたって一定の平均光パワーを維持するために、自動電力制御(APC)フィードバックループを採用しています。変調電流範囲は5mA~60mA、バイアス電流範囲は1mA~100mAと広く、簡単に設定できるため、本素子は様々なSDH/SONETアプリケーションに最適です。

MAX3869は、イネーブル制御機能、レーザバイアスおよび変調電流と直接比例する2つの電流モニタおよびAPCループが平均光パワーを維持できなくなったことを知らせる故障モニタ出力を備えています。MAX3869は、32ピンTQFPおよび小型32ピンQFNパッケージ、チップで提供されています。

アプリケーション

  • 2.5Gbps光トランスミッタ
  • アッド/ドロップマルチプレクサ
  • デジタルクロスコネクト
  • セクション再生器
  • SONET/SDH伝送システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX3869EHJ+
  • HTML
  • HTML
MAX3869EHJ+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX3869EVKIT

MAX3869の評価キット

zoom

MAX3869EVKIT

MAX3869の評価キット

MAX3869の評価キット

機能と利点

  • 完全実装および試験済み
  • 電源:3.3V~5.0V
  • 入力終端処理を基板上で提供
  • 変調およびバイアス電流を独立して電気的監視

製品の詳細

MAX3869の評価キット(EVキット)は、MAX3869の光学的または電気的評価を可能にする実装デモ基板です。

本EVキットはPCB上の2つの独立した部分から構成されています。電気的評価部の出力はSMAコネクタにインタフェースされています。このコネクタは50Ω終端のオシロスコープに接続することができます。光学的評価部の出力はレーザ/モニタダイオードに接続するように構成されています。

アプリケーション

  • 2.5Gbps光トランスミッタ
  • アッド/ドロップマルチプレクサ
  • デジタルクロスコネクト
  • セクション再生器
  • SONET/SDH伝送システム
