MAX3866

2.5Gbps、+3.3V、トランスインピーダンス/リミティングアンプのコンビネーション

すべて表示 showmore-icon

高性能、高集積

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 入力感度:-22dBm (7.8µAp-p)以上
  • オーバドライブ能力:+1.4dBm (2.5mAp-p)以上
  • 単一電源:+3.3Vまたは+5V
  • 電力消費:165mW (3.3V)
  • アナログ入力帯域幅:1.8GHz
  • プログラマブルのロスオブパワー・インジケータ
  • 100Ω差動出力
製品概要
show more Icon

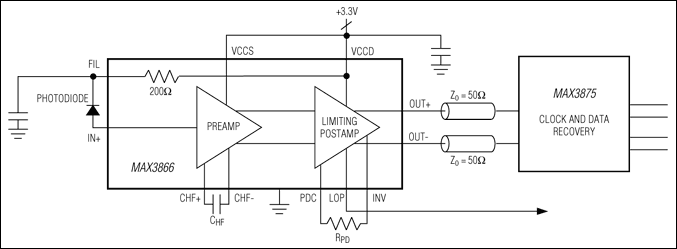

MAX3866は2.488Gbpsで動作するSDH/SONETシステムのアプリケーション用の複合トランスインピーダンスプリアンプ/リミティングポストアンプです。+3.3Vまたは+5V単一電源で動作し、差動出力信号を提供します。差動出力は、低ノイズおよび高速信号性能を達成するために各々50Ωで逆終端処理(100Ω差動終端処理)されています。

小信号帯域幅およびノイズ性能はソース容量0.5pFで規定されています。MAX3866をPINフォトディテクタと共に使用することで、-22dBmを超える優れた感度を実現できます。MAX3866はプログラマブルのTTLロスオブパワー(LOP)出力を備えています。

アプリケーション

  • 2.488Gbps ATMレシーバ
  • PIN/プリアンプ・レシーバ
  • SDH/SONETの再生器
  • SDH/SONET伝送システム
