MAX3873A

新規設計には非推奨

低電力、小型、2.5Gbps/2.7Gbps、クロックリカバリおよびデータリタイミングIC

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全集積化クロックリカバリおよびデータリタイミング
  • 電力損失：260mW (+3.3V電源にて)
  • クロックジッタ生成：5mUIRMS
  • ANSI、ITU、およびBellcore SDH/SONETの各ジッタ仕様を凌ぐ機能性
  • 差動入力範囲：50mVP-P～1.6VP-P
  • +3.3V単一電源
  • PLL高速トラック(FASTRACK)モード
  • クロック出力ディセーブル可能
  • 入力データレート：2.488Gbpsまたは2.67Gbps
  • 選択可能な出力振幅
  • 2000個の連続同一数字を許容
  • ロック外れインジケータ
  • 差動CMLデータおよびクロック出力
  • 動作温度範囲：-40℃～+85℃

MAX3873Aは、SDH/SONETアプリケーション用の小型、低電力2.488Gbps/2.67GbpsクロックリカバリおよびデータリタイミングICです。位相ロックループ(PLL)が、シリアルNRZデータ入力から同期クロック信号を再生します。さらに、入力データは、この再生クロックによってリタイミングが行われてクリーンなデータ出力をします。MAX3873Aは、すべてのSDH/SONETジッタ仕様に適合しており、周波数取得のために外部リファレンスクロックを利用する必要がなく、確定的ジッタと正弦波ジッタの双方に十分な許容範囲を設けることができます。MAX3873Aは、CDRがロック状態にあるかどうかを表示するPLLロック外れ(アクティブローLOL)出力を備えています。再生データおよびクロック出力は、各ラインに50Ωバック終端が内蔵されたCMLで構成されています。使用しないクロック出力は、給電を停止することができます。

MAX3873Aは、マキシムの第二世代SiGeプロセスで製造され、消費電力は3.3V電源(出力クロックディセーブル、低出力振幅)でわずか260mWです。このデバイスは、放熱用パッド付き4mm x 4mmの20ピンQFNパッケージで提供され、-40℃～+85℃で動作します。

アプリケーション

  • アッド/ドロップマルチプレクサ
  • デジタルクロスコネクト
  • DWDM伝送システム
  • SDH/SONETレシーバおよび再生器
  • SDH/SONET試験装置
  • スイッチマトリックスバックプレーン
MAX3873A
低電力、小型、2.5Gbps/2.7Gbps、クロックリカバリおよびデータリタイミングIC

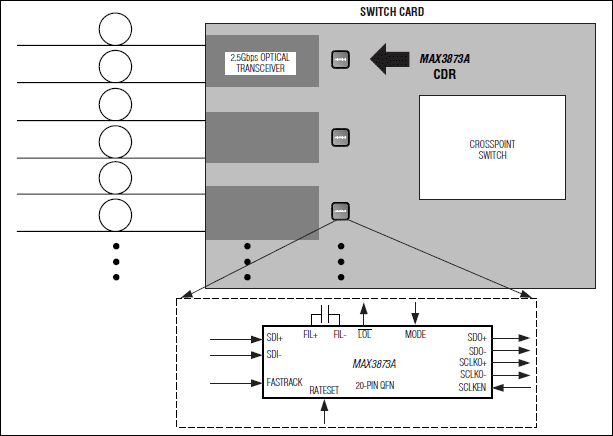

MAX3873A：標準アプリケーション回路
