MAX3864

2.5Gbps、+3V~+5.5V、広ダイナミックレンジトランスインピーダンスプリアンプ

すべて表示 showmore-icon

2mA入力過負荷の2.5Gbps TIA

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 入力換算ノイズ:490nA (typ)
  • 帯域幅:2000MHz
  • 入力過負荷:2mA
  • 差動出力インピーダンス:100Ω
  • 消費電力:+3.3Vで112mW
  • フィルタ抵抗内蔵
  • CML出力
  • 電源:+3.0V~+5.5V単一
製品概要
show more Icon

MAX3864は、最高2.5Gbpsで動作するSDH/SONETシステムのアプリケーション用トランスインピーダンスプリアンプです。MAX3864は490nA (typ)の入力換算ノイズ、2.0GHzの帯域幅、および2mAの入力過負荷を特長としています。

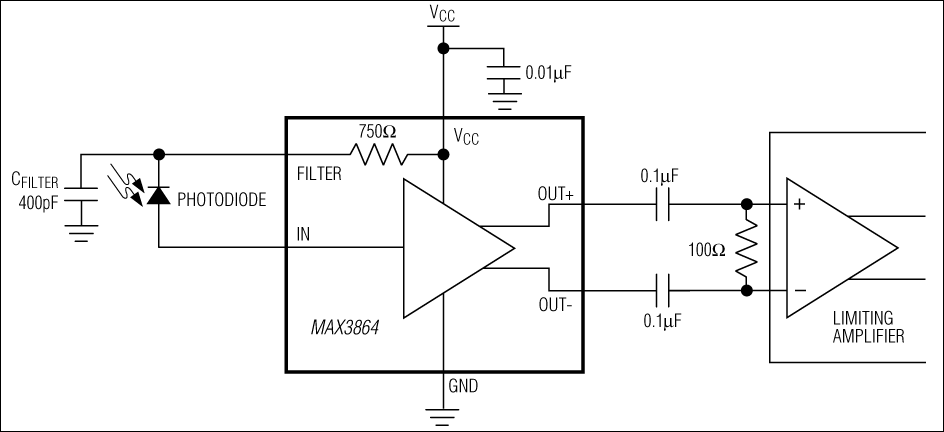

MAX3864は単一の+3.0V~+5.5V電源で動作し、統合された低周波数補償コンデンサおよび750Ωの抵抗を介して正のバイアスをVCCに提供するフィルタ接続を備えています。これらの機能により外付部品を使用する必要性が排除され、設計およびフォトダイオードを用いたTO-46ヘッダへの組立を簡素化しています。

MAX3864は、PINフォトディテクタを使用して-24dBm~0dBm (typ)の光入力ダイナミックレンジを実現しています。

アプリケーション

  • 2.5Gbps ATMレシーバ
  • APDプリアンプレシーバ
  • PINプリアンプレシーバ
  • SDH/SONETの再生器
  • SDH/SONET伝送システム
