特長
  • +3.3V単一電源
  • 消費電流:58mA
  • 最高2.7Gbps (NRZ)動作
  • 内蔵終端抵抗器
  • 自動パワー制御(APC)
  • 一定消光比の補正
  • 最大プログラマブル変調電流:80mA
  • 最大プログラマブルバイアス電流:100mA
  • 標準立上り/立下り時間:50ps
  • パルス幅調整回路
  • 選択可能なデータリタイミングラッチ
  • 障害検出器
  • マーク密度モニタ
  • 電流モニタ
  • ESD保護
製品概要
show more Icon

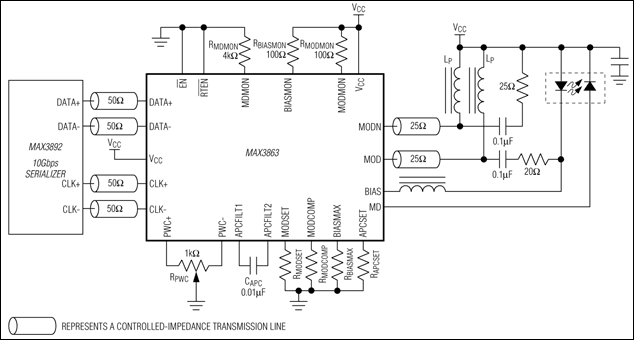

MAX3863は、最高2.7Gbpsのデータレートでレーザダイオードを直接変調するよう設計されています。平均光パワーを一定に維持するため、自動パワー制御(APC)ループが組み込まれています。変調補正を利用して、変調電流をバイアス電流に比例して増加させることができます。その際、温度と耐用寿命に対して消光比が一定に保たれます。

このレーザドライバは、最大80mAの振幅でレーザダイオードを変調することができます。標準(20%~80%)エッジ速度は50psです。MAX3863は、最大100mAのバイアス電流を供給することができます。外付け抵抗器でレーザ出力レベルが設定されます。

MAX3863は、レーザパルス幅の歪みを最小限に抑制する可変パルス幅制御を備えています。このデバイスは、APCループが平均光パワーを維持できないことを表示する障害モニタ出力を備えています。

MAX3863は、内蔵50Ω終端抵抗器で差動CMLクロックおよびデータ入力信号を受け入れます。クロック信号が利用可能な場合は、入力データリタイミングラッチを使用して入力パターン依存のジッタを排除することができます。このレーザドライバは、マキシム独自の第2世代SiGeプロセスで製造されます。

アプリケーション

  • 3.2Gbpsデータ通信
  • アッド/ドロップマルチプレクサ
  • デジタルクロスコネクト
  • 長距離光トランスミッタ
  • セクション再生器
  • SONETおよびSDH伝送システム
  • WDM伝送システム
