MAX3815

DVI/HDMIケーブル用TMDSデジタルビデオイコライザ

すべて表示 showmore-icon

ケーブルイコライザICが、DVI/HDMI長を30m以上に延長

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • DVI、DFP、PanelLink、ADC、またはHDMIインタフェースを用いるプロジェクタやモニタのTMDSケーブル長を拡張
  • TMDSインタフェースを以下の長さまで拡張:
    • DVIケーブル、24 AWG STP (Shielded-Twisted Pair)で0~50メートル
    • DVIケーブル、28 AWG STPで0~36メートル
    • DVIケーブル、30 AWG STPで0~30メートル
  • DTV解像度480i、480p、720p、1080i、および1080pに対応
  • コンピュータ解像度VGA、SVGA、XGA、SXGA、UXGAに対応
  • 825MHzで最大40dBの完全自動等化(1.65Gbps)、システム制御不要
  • 電源:3.3V
  • 消費電力:0.6W (typ)
  • パッケージ:48ピンTQFP鉛フリー(7mm x 7mm)
製品概要
show more Icon

ケーブルイコライザMAX3815はDVI™、HDMI™、DFP、PanelLink®、およびADCケーブルを自動的に補償します。この製品は使用可能なケーブル長を36メートルまで拡張します。MAX3815は、TMDS® (Transition Minimized Differential Signaling)フォーマットで符号化された信号を等化するように設計されています。

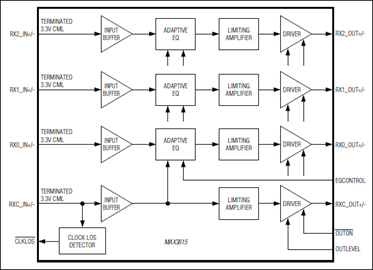

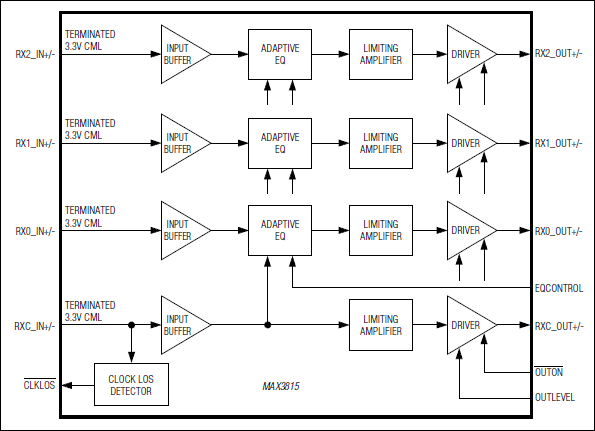

MAX3815は4つのCML差動入力および出力(3つのデータと1つのクロック)を備え、ロスオブクロック信号を表すロスオブシグナル(LOS)出力を提供します。これらの出力は省電力のためにディセーブル機能を持ち、このイコライザはパワーダウンが可能です。ダイレクトなチップ間の通信には、出力ドライバをDVI出力仕様の半分に切替えることが可能で、電力を節約し、EMIを低減します。等化は自動、もしくは特定のケーブル内アプリケーションに対してマニュアル制御に設定することが可能です。

MAX3815は7mm x 7mmの48ピンTQFP-EPパッケージで提供され、0℃~+70℃の温度範囲で動作します。

アプリケーション

  • DVI/HDMIケーブル拡張器モジュールおよびアクティブケーブルアセンブリ
  • フロントプロジェクタDVI/HDMI入力
  • 高精細テレビおよびディスプレイ
  • LCDコンピュータモニタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX3815CCM+D
  • HTML
  • HTML
MAX3815CCM+TD
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 26, 2016

- 1589A

ASSEMBLY

MAX3815CCM+D

製造中

MAX3815CCM+TD

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 26, 2016

- 1589A

arrow down

ASSEMBLY

MAX3815CCM+D

製造中

MAX3815CCM+TD

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX3815EVKIT-HDMI

MAX3815のHDMIケーブル評価キット

zoom

MAX3815EVKIT-HDMI

MAX3815のHDMIケーブル評価キット

MAX3815のHDMIケーブル評価キット

機能と利点

  • TMDSインタフェースの長さを次のように延長
    • 24 AWG STP (シールド付きツイストペア)のHDMIケーブル:0~50メートル
    • 28 AWG STPのHDMIケーブル:0~36メートル
    • 30 AWG STPのHDMIケーブル:0~30メートル
  • +3.3V電源で動作
  • 壁コンセント用電源アダプタ同梱
  • Molex HDMIコネクタ
  • 完全実装および試験済み

製品の詳細

MAX3815の評価キット(EVキット)は、MAX3815 TMDS®ケーブルイコライザとMAX3816A DDC拡張器をインシステムで評価することのできる実装済みデモ基板です。入力と出力は、Molex HDMI™コネクタを用いてHDMIケーブルに直接接続することができます。

DDC信号のSDAとSCLは、MAX3816Aによってサポートされています。ホットプラグ検出、+5V、DDC/CECグランド、およびCECは単に基板を素通りするだけです。

基板には、外付けの壁コンセント用電源アダプタを通じて電力が供給されます。電源アダプタはこのEVキットに同梱されています。

アプリケーション

  • DVI/HDMIケーブル拡張器モジュールおよびアクティブケーブルアセンブリ
  • フロントプロジェクタDVI/HDMI入力
  • 高精細テレビおよびディスプレイ
  • LCDコンピュータモニタ
