MAX3798

新規設計には非推奨

1.0625Gbps~10.32Gbps、高集積、低電力SFP+リミティングアンプおよびVCSELドライバ

業界初、10G SFP+イーサネットおよびファイバチャネル用、VCSELドライバおよびリミティングアンプの組み合わせ

製品モデル
2
1Ku当たりの価格
最低価格:$3.99
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 低消費電力:320mW (3.3V電源)
  • 動作速度:10.32Gbps (NRZ)
  • レシーバ感度:3mVP-P (10.32Gbpsの場合)
  • レシーバ出力のDJ:4psP-P (8.5Gbps 8B/10Bの場合)
  • レシーバ出力のDJ:4psP-P (10.32Gbps 231 - 1 PRBSの場合)
  • Rx/Tx出力の立上りおよび立下り時間:26ps
  • 高利得モードおよび高帯域モードのモード選択
  • 高利得モード用CML出力スルーレート調整
  • 連続レベル調整付きCML出力
  • CML出力スケルチ
  • RxおよびTx用極性選択
  • LOSアサートレベル調整
  • LOS極性選択
  • 変調電流:最大12mA (100Ωの差動負荷の場合)
  • バイアス電流:最大15mA
  • アイセイフティ機能内蔵
  • 選択可能なディエンファシス(Rx出力)
  • 3線式ディジタルインタフェース
  • 変調出力のアイクロシング調整
  • 設定可能なディエンファシス(Tx出力)
  • 高速モード選択変更時間:10µs
MAX3798
1.0625Gbps~10.32Gbps、高集積、低電力SFP+リミティングアンプおよびVCSELドライバ

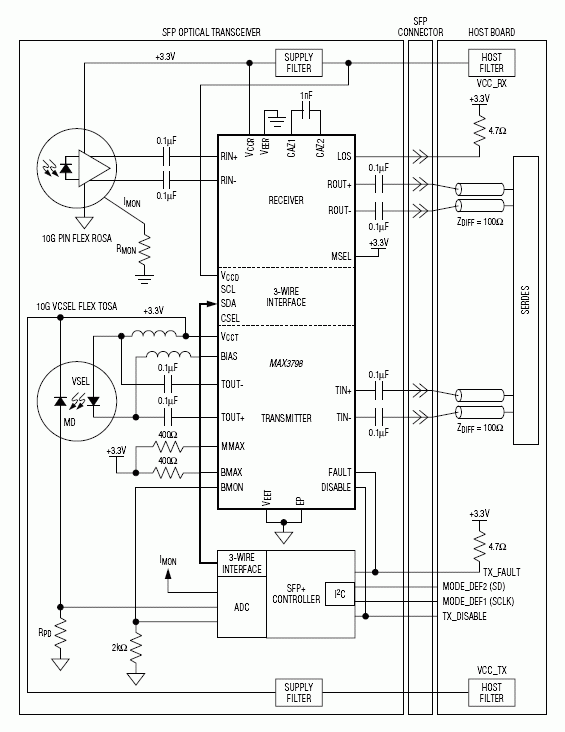

MAX3798:標準アプリケーション回路
