MAX3786

ループバックおよびイコライザ付き、1.5Gbps、シリアルATA対応マルチプレクサ/バッファ

ループバックおよびイコライゼーション付き、1.5GbpsシリアルATA準拠マルチプレクサ/バッファが、2つの冗長I/Oチャネル間でシングルシリアルデータ信号を切り替える能力を提供

データシート (Rev. 2)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • トータル残留ジッタ：50psP-P以下(20インチFR-4、EQとPEオン)
  • SATA帯域外(OOB)信号をサポート
  • 非選択チャネルのループバック
  • コントローラ側I/Oチャネルの受信等化と送信プリエンファシス
  • 動作温度範囲：0℃～+85℃
  • 5mm x 5mmの32ピンTQFNパッケージ
  • +3.3V電源

MAX3786は、2つの冗長I/Oチャネル間の単一シリアルデータ信号切替機能を備えた、AC結合シリアルATA (SATA)コンパチブル1.5Gbpsマルチプレクサ/バッファICです。

SATA帯域外(OOB)信号は、3入力すべてのロスオブシグナル(LOS)検出と対応する出力のシャットダウンを用いて処理されます。高速入出力は、すべて内部で終端されており、100Ω差動システムに利用され、コントローラICとSATA対応ディスクドライブにAC結合する必要があります。

受信等化(EQ)と送信プリエンファシス(PE)が、信号経路の符号間干渉の影響を緩和するためにデュアルI/Oチャネルで行われます。ループバックは、選択されていないI/Oチャネルで実行することができます。

MAX3786は、+3.3V単一電源で動作し、プリエンファシスと等化を行っている状態で通常520mWを消費します。このデバイスは、5mm x 5mmの32ピンTQFN裏面放熱パッド付パッケージで提供され、0℃～+85℃の温度範囲で動作します。

アプリケーション

  • 1.5GbpsシリアルATA冗長
MAX3786
ループバックおよびイコライザ付き、1.5Gbps、シリアルATA対応マルチプレクサ/バッファ

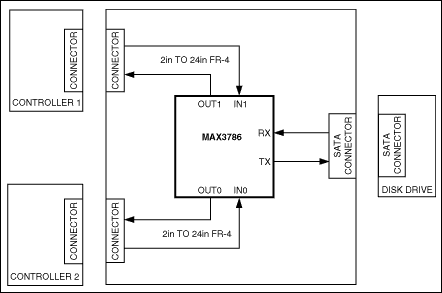

MAX3786：標準動作回路
