MAX3766

自動パワー制御およびセーフティシャットダウン付き、622Mbps、LAN/WANレーザドライバ

すべて表示 showmore-icon

最大60mAの変調電流および80mAのバイアス電流を提供

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 変調電流:60mA
  • バイアス電流:80mA
  • エッジ速度:200ps
  • 変調電流温度補償
  • 自動パワー制御
  • レーザ障害インジケータ、ラッチドシャットダウン付
  • スムーズなレーザ起動
製品概要
show more Icon

MAX3766は、プログラミングの容易な光ファイバLANトランスミッタ用の完全レーザドライバです。622Mbpsにおける動作用に最適化されたこのデバイスには、レーザ変調器、自動パワー制御(APC)およびラッチドシャットダウン付障害インジケータが含まれています。

レーザ変調電流は、622Mbpsで60mAまでプログラミング可能です。プログラマブル変調温度係数を使用することにより、伝送される消滅比を広い温度範囲にわたってほぼ一定に維持できます。変調器は低減変調電流において最大1.25Gbpsのデータレートで動作します。APC回路では、レーザのモニタフォトダイオードからのフィードバックによってレーザバイアス電流を調整するようになっているため、レーザの温度やエージングに関係なく、一定の出力が得られます。MAX3766は最大80mAのレーザバイアス電流に対応しています。

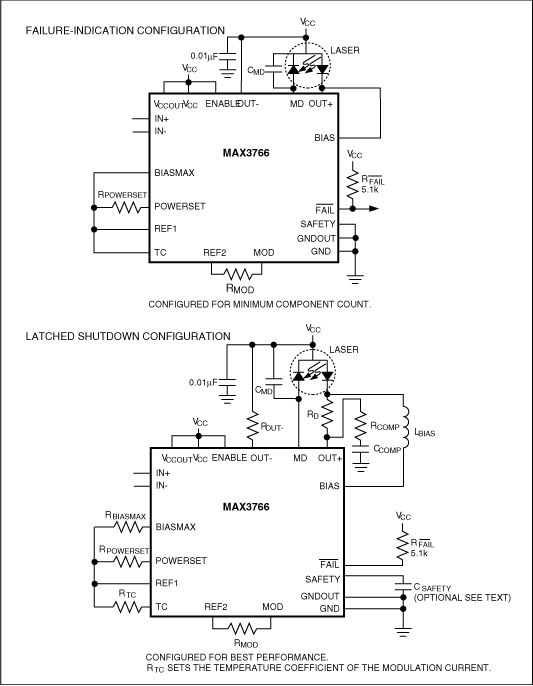

MAX3766は、ラッチドシャットダウンを備えた障害インジケータやスムーズ起動バイアスジェネレータなど、広範なレーザ安全機能を提供します。これらの機能は、トランスミッタの出力が危険なレベルに達するのを防ぎます。このMAX3766は小型の20ピンQSOPおよびチップで提供されています。

アプリケーション

  • 1.25Gbpsイーサネットトランスミッタ
  • 1.25Gbps光ファイバLANトランスミッタ
  • 622Mbps ATMトランスミッタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX3766EVKIT

MAX3766の評価キット

zoom

MAX3766EVKIT

MAX3766の評価キット

MAX3766の評価キット

機能と利点

  • 可変変調温度係数
  • MAX809Mを使用した自動安全リセット遅延
  • 電気的および光学的構成における自動パワーコントロールの評価
  • 単一の基板でデュアルレイアウトオプション
  • 完全実装済み、試験済み

製品の詳細

MAX3766の評価キット(EVキット)は、MAX3766 622Mbpsレーザドライバの光学的および電気的評価を容易にする実装済みの表面実装デモ基板です。

アプリケーション

  • 1.25Gbpsイーサネットトランスミッタ
  • 1.25Gbps光ファイバLANトランスミッタ
  • 622Mbps ATMトランスミッタ
