特長
  • パワーアップ/ダウン時の低過渡:7mV (typ) (59dBmV出力時)
  • 単一電源:+5V
  • 出力レベル範囲:<8dBmV~64dBmV
  • 1dBステップのプログラマブル利得
  • 低送信出力ノイズフロア:-47dBmV (160kHz BW)
  • 低送信ディセーブル出力ノイズ:-70dBmV
  • 2つのパワーダウンモード
製品概要
show more Icon

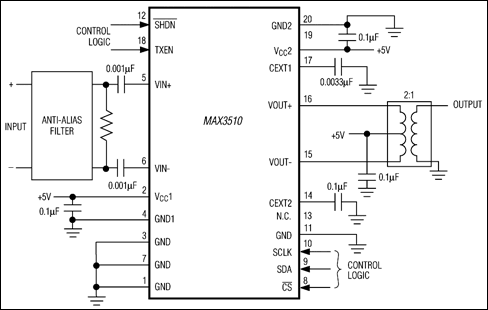

MAX3510は、CATVアップストリームアプリケーション用のプログラマブルパワーアンプです。本デバイスは、2:1 (電圧比)トランスを通じて最大64dBmV (連続波)を出力します。また、3線式デジタルシリアルバスによる可変利得を特長とします。利得は1dBステップで制御できます。動作周波数範囲は、5MHz~65MHzとなっています。

MAX3510は、TDMA機器のバースト間でデバイスをハイアイソレーション状態にする送信ディセーブルモードを提供します。このモードでは出力段がオフになり、出力ノイズが最小になります。送信ディセーブルモードへの入出時の過渡は、最大利得時で7mV以下です。また、消費電流は25mAに低減します。

パワーダウンモードは2つあります。ソフトウェアシャットダウンモードでは指定した利得設定を維持しつつ、すべてのアナログ回路をパワーダウンできます。シャットダウンモードは全ての回路をディセーブルし、消費電流を10µA以下に抑えます。

MAX3510は20ピンQSOPパッケージで提供されており、温度範囲は拡張工業用(-40℃~+85℃)のものが用意されています。

アプリケーション

  • ケーブルモデム
  • ケーブルテレビセットトップボックス
  • CATVステータスモニタ
  • ケーブルを用いた通話システム
