MAX3485AE

+3.3V動作、±20kV ESD保護、20Mbpsおよびスルーレート制限RS-485/RS-422トランシーバ

すべて表示 showmore-icon

高ESD保護によって産業用エンド機器の堅牢性と信頼性を向上

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.42
特長
  • 保護の内蔵によって堅牢性が向上
    • 高ESD保護
      • ±20kV HBM ESD (JEDEC JS-001-2012準拠)
      • ±15kV気中放電 (IEC 61000-4-2準拠)
      • ±8kV接触ESD (IEC 61000-4-2準拠)
    • 短絡保護された出力
    • 真のフェイルセーフレシーバによってレシーバ入力の短絡またはオープン発生時の不正な遷移を防止
    • ホットスワップ機能によって起動時または活線挿抜時の不正な遷移を除去
  • 高速データレート:最大20Mbps
  • 動作温度:-40℃~+125℃
  • 最大128のトランシーバをバスに接続可能
製品概要
show more Icon

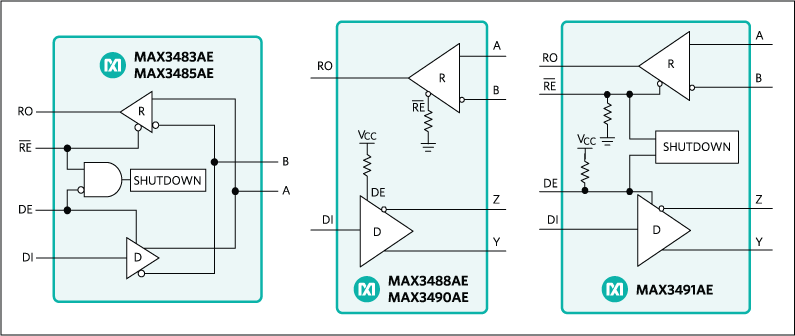

MAX3483AEファミリのデバイス(MAX3483AE/MAX3485AE/MAX3488AE/MAX3490AE/MAX3491AE)は、±20kVのESD保護を備えたRS-485/422トランシーバで、ノイズの多い環境での長いケーブル用に最適化されています。全デバイスは3.3V単一電源で動作します。

MAX3483AEおよびMAX3485AEはハーフデュプレックストランシーバです。MAX3488AE、MAX3490AE、およびMAX3491AEはフルデュプレックストランシーバです。MAX3483AE/85AEのレシーバ入力インピーダンスは1ユニット負荷で、バス上に最大32のトランシーバを接続可能です。 MAX3488AE/90AE/91AEは1/4ユニット負荷のレシーバ入力インピーダンスを備えているため、バス上に最大128のトランシーバを接続可能です。各トランシーバはフェイルセーフレシーバを内蔵し、入力が短絡、オープン、またはスリーステートバスに接続されている場合にレシーバ出力(RO)がハイになることを確保します。

MAX3483AE、MAX3485AE、MAX3488AE、およびMAX3490AEは業界標準の8ピンSOパッケージで提供され、MAX3491AEは14ピンSOパッケージで提供されます。

携帯アプリ

アプリケーション

  • 産業用制御ローカルエリアネットワーク
  • テレコミュニケーション
  • EMIに敏感な機器用トランシーバ
