MAX3451E

製造中

±15kV ESD保護、USBトランシーバ

±15kV ESD保護、USBトランシーバ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • D+とD-の±15kV ESD保護
  • USB 1.1/2.0 (低速と最高速度)完全準拠トランシーバ
  • VPとVM入出力の組合せ
  • 低電圧ASICとの接続用+1.65V～+3.6VのVLロジック電源入力
  • 入力機能のエニュメレーション(MAX3451E)
  • 最低+3.1V リチウムイオンバッテリから給電可能(MAX3450EとMAX3451E)
  • VBUS検出(MAX3452E)
  • Micrel MIC2550Aとピンコンパチブル(MAX3450E)
  • 内部D+またはD-プルアップ抵抗器(MAX3451E)
  • 電源シーケンス不要

    • USB準拠のトランシーバであるMAX3450E/MAX3451E/MAX3452Eは、USBデバイスと低電圧ASICをインターフェースします。これらのデバイスは、最高速度(12Mbps)と低速(1.5Mbps)で動作させる場合にUSB 1.1とUSB 2.0に完全適合します。MAX3450E/MAX3451E/MAX3452Eは、低電圧ASICに対応し、わずか+1.65VのVLで動作します。

    MAX3450E/MAX3451E/MAX3452Eは、ロジックにより選択可能なサスペンドモードを備えており、このモードでは消費電流が40µA以下に減少します。内蔵の±15kV ESD保護機能が、USB D+とD-の双方向バス接続を保護します。MAX3450Eは、MicrelのMIC2550Aとピンコンパチブルです。MAX3451Eは、内部に1.5kΩUSBプルアップ抵抗器、およびプラグイン中はデバイスをロジックにより切断できるエニュメレーション機能を備えています。MAX3452Eは、VBUSが+4.0Vよりも大きい場合にハイレベルになるプッシュプルバス検出(BD)出力を備えています。

    MAX3450E/MAX3451E/MAX3452Eは、-40℃～+85℃の工業用拡張温度範囲で動作し、14ピンTSSOPと3mm x 3mmの16ピン薄型QFNパッケージで提供されます。

    アプリケーション

    • 携帯電話
    • データクレードル
    • MP3プレーヤー
    • PC周辺機器
    • PDA
    MAX3451E
    ±15kV ESD保護、USBトランシーバ

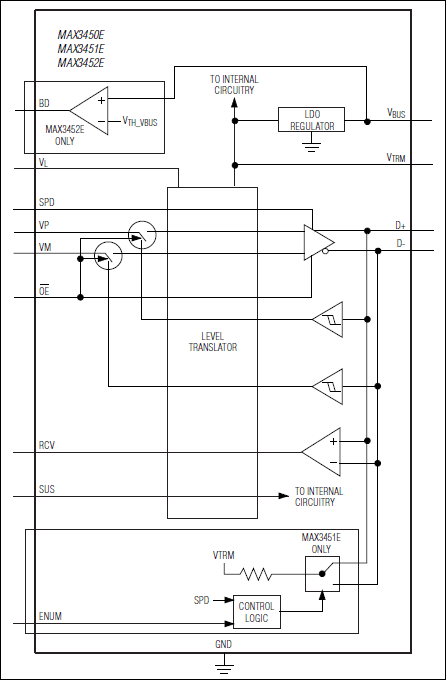

    MAX3450E、MAX3451E、MAX3452E：ファンクションダイアグラム
