製品概要

機能と利点

  • コードの最適化による消費電力の最小化を実現
  • 広い86dBのダイナミック・レンジを備えた2つの電力モニタ
  • 電流と電圧の両方を測定
  • 積算電流のみまたは積算電力の測定が可能
  • 低速積算モードでは消費電力が低減
  • パワーダウン・モード
  • 自律的動作によってプロセッサのオーバーヘッドを最小化
    • チャンネル当り56ビットの積算器によって2048サンプル/秒で2.27時間のデータをキャプチャ
    • チャンネル当り14ビットの電圧レジスタ
  • 高集積ソリューションによって部品数、PCBスペース、およびBOMコストを最小化
    • 電流検出電圧:5µV~100mV (電流コモンモード範囲:0.5V~24V)
    • 16のプログラム可能I2Cアドレス
    • バス・タイムアウトを備えたI2C/SMBusインターフェース
    • 温度範囲:-40℃~+85℃
    • 小型12ピンWLP (2.24mm × 1.91mm、0.5mmピッチ)および12ピンTDFNパッケージ(3mm × 3mm)
  • 開発が容易
    • 高度なGUIを備えた評価用キット

製品概要

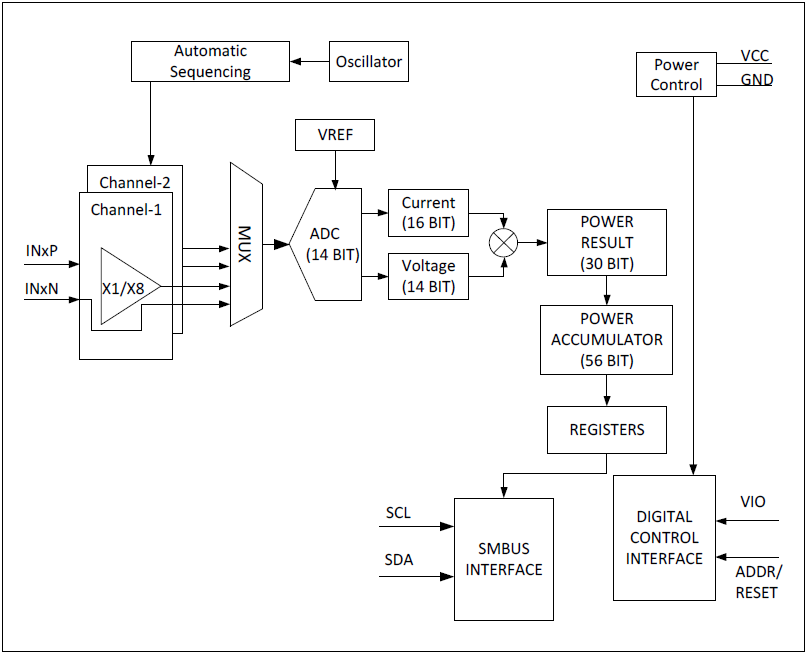

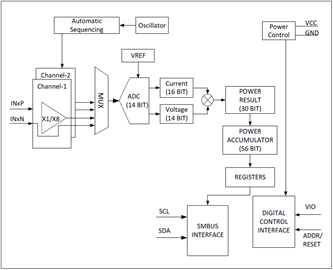

MAX34427は、システムの消費電力の判定に使用される専用の電流、電圧、および電力モニタです。このデバイスは非常に広いダイナミック・レンジ(20,000:1)を備えているため、それらのシステムで電力を高精度で測定することが可能です。このデバイスは、標準I2C/SMBusシリアル・インターフェースで設定および監視します。片方向の電流センサーは、低フル・スケール検出電圧で高精度のハイサイド動作を提供します。このデバイスは、電流検出および電圧サンプルを自動的に収集し、それらの値を乗算して電力値を求めた後、それを積算します。ホストからのコマンドを受信すると、デバイスは積算した電力サンプル、および積算回数を、ホストによるアクセスが可能な一組のレジスタに転送します。この転送はサンプルの収集もれなしに行われるため、ホストはリアルタイムだけでなく任意の間隔でデータを取り出すことができます。

アプリケーション

  • タブレット
  • ウルトラ・ノートブック
  • ワークステーション
  • サーバ
  • VR/ARヘッドセット

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
