MAX3421E

製造中

SPIインタフェース付き、USBペリフェラル/ホストコントローラ

USB機能付き単一IC

データシート (Rev. 4) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • マイクロプロセッサ非依存USBソリューション
  • SPIインタフェース付きMAX3420E USBペリフェラルコントローラとソフトウェア互換
  • USB規格rev. 2.0 (12Mbpsのフルスピードペリフェラル、12Mbps/1.5Mbpsのフル/ロースピードホスト)に準拠
  • USBトランシーバ内蔵
  • 内蔵D+プルアップ抵抗(ペリフェラルモード)およびD+/D-プルダウン抵抗(ホストモード)のファームウェア/ハードウェア制御
  • プログラマブルな3線式または4線式、26MHz、SPIインタフェース
  • レベル変換器およびVL入力によって独立したシステムインタフェース電圧が可能
  • 内蔵コンパレータが自己給電の周辺機器アプリケーション用にVBUSを検出
  • D+、D-、およびVBCOMPへのESD保護
  • 割込み出力端子(レベルまたはプログラマブルエッジ)によってポーリングまたは割込み方式のSPIインタフェースが可能
  • 8つの汎用入力および8つの汎用出力
  • 汎用入力端子用の割込み信号、プログラマブルなエッジ極性
  • インテリジェントなUSB SIE
  • USBフロー制御およびダブルバッファリングを自動的に処理
  • ローレベルUSB信号詳細を処理
  • USBの厳密な時間動作用のタイマを内蔵しているため、SPIマスタによるイベントの時間設定は不要
  • 省スペースの鉛フリーTQFPおよびTQFNパッケージ(5mm x 5mm)

USBペリフェラル/ホストコントローラのMAX3421Eは、USB規格rev. 2.0に準拠したフルスピードUSBペリフェラルやフル/ロースピードホストの実装に必要なデジタルロジックおよびアナログ回路を内蔵しています。内蔵トランシーバは、±15kVのESD保護とプログラマブルなUSB接続/切断を備えています。内蔵シリアルインタフェースエンジン(SIE)は、エラーチェックやバス再試行などのローレベルUSBプロトコル詳細を処理します。MAX3421Eは、最高26MHzまで動作するSPIインタフェースを通じてアクセスされるレジスタセットによって動作します。どのようなSPIマスタ(マイクロプロセッサ、ASIC、DSPなど)も、シンプルな3線式または4線式SPIインタフェースを通じてUSBペリフェラルやホスト機能を追加することができます。

MAX3421EはUSBホストとして動作する場合は、どのようなマイクロプロセッサ、ASIC、またはDSPにも使用可能なUSBペリフェラルの膨大な集合をも作ることができます。組込みシステムにインタフェースするUSBキーボードやマウスなどのポイント間ソリューションの場合は、対象デバイスのみがサポートされるため、MAX3421Eを動作させるファームウェアはシンプルにすることができます。

内蔵のレベル変換器によって、SPIインタフェースは1.4V～3.6Vのシステム電圧で動作可能です。USBのタイミング動作は終了時の割込みによってMAX3421E内で実行されます。このためSPIマスタにはUSBタイミング要件に適合するタイマは不要です。MAX3421Eは8つの汎用入力および出力を内蔵しています。このため、I/O端子を使ってSPIインタフェースを実装するいずれのマイクロプロセッサもI/O端子を回復して、I/O端子を余分に得ることができます。

MAX3421Eは-40℃～+85℃の拡張温度範囲で動作し、32ピンTQFPパッケージ(5mm x 5mm)および32ピンTQFNパッケージ(5mm x 5mm)で提供されます。

FAQ (よく聞かれる質問)：MAX3421E



アプリケーション

  • カメラ
  • カスタムUSBデバイス
  • デスクトップルータ
  • 組込みシステム
  • 計測
  • 医療用機器
  • マイクロプロセッサおよびDSP
  • MP3プレーヤー
  • PDA
  • PLC
  • セットトップボックス
MAX3421E
SPIインタフェース付き、USBペリフェラル/ホストコントローラ

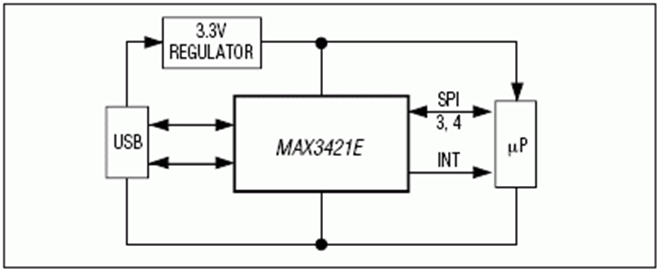

MAX3421E：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 2

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

MAX3421EVKIT-1

MAX3421E/MAX3420Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 理想的なUSBトレーニングおよびデバッグシステム
  • Keil MCB2130開発ボードとペア
  • ユーザシステムに結線可能
  • MAX3421EをUSBホストまたはペリフェラルとして使用可能
  • MAX3420Eを試験用ペリフェラルとして搭載
  • MAX3420Eを使用して、USBペリフェラルコードを開発可能

製品詳細

MAX3421の評価キット-1 (EVキット-1)は、SPI™インタフェース付きUSBペリフェラルコントローラのMAX3421Eを評価するための実証済みの設計を提供します。このEVキットは、USBホストおよびペリフェラルコントローラのMAX3421Eと、ユーザ評価および開発用のUSBペリフェラルコントローラのMAX3420Eをともに搭載しています。コネクタJ4が、Philips ARMコントローラ(LPC2318)を搭載するKeil MCB2130開発ボードへの接続用に結線されています。この設計では2つの独立したSPIポートによって、2つのUSBコントローラ(MAX3421EおよびMAX3420E)が個別に動作します。

MAX3421のEVキット-1は、SPIマスタインタフェース、または5つのGPIOラインを使ってUSB機能をマイクロコントローラ、マイクロプロセッサ、DSP、CPLD、FPGA、またはASICに追加します。

このEVキット-1ボードには、MAX3421EEHJ+とMAX3420EECJ+が実装されています。

アプリケーション

  • カメラ
  • カスタムUSBデバイス
  • デスクトップルータ
  • 組込みシステム
  • 計測
  • 医療用機器
  • マイクロプロセッサおよびDSP
  • MP3プレーヤー
  • PDA
  • PLC
  • セットトップボックス
MAX3421EVKIT-1
MAX3421E/MAX3420Eの評価キット
