MAX3386E

PDAおよび携帯電話用、3.0V、±15kV ESD保護、RS-232トランシーバ

すべて表示 showmore-icon

ロジック電源の分離により混在したASICロジックレベルとの互換が可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.46
機能
  • VLピンにより、混合電圧機器とコンパチブル
  • Rx入力およびTx出力はESD保護を強化
    • ±15kV—ヒューマンボディモデル
    • ±25kV—IEC 1000-4-2、エアギャップ放電
    • ±8kV—IEC 1000-4-2、接触放電
  • 消費電流:300µA
  • 保証データレート:250kbps
  • 1µA低電力シャットダウン
  • 最低3.0Vの電源電圧でEIA/TIA-232規格に適合
製品概要
show more Icon

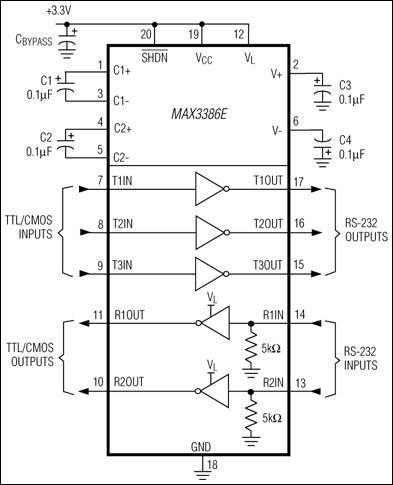

MAX3386Eは、低電力、高データレートおよび優れた静電放電(ESD)保護機能を備えた3V電源駆動のEIA/TIA-232およびV.28/V.24通信インタフェースです。MAX3386Eは、2個のレシーバおよび3個のトランスミッタを備えています。全てのRS-232入出力は、IEC 1000-4-2エアギャップ放電法で±25kVまで、IEC 1000-4-2接触放電法で±8kVまで、ヒューマンボディモデルで±15kVまで各ESD電圧から保護されています。

マキシム独自の低ドロップアウトトランスミッタ出力段により、デュアルチャージポンプ付きの+3.0V~+5.5V電源から真のRS-232性能を実現しています。チャージポンプは、+3.3V電源動作時に僅か4個の0.1µF小型コンデンサだけで動作します。MAX3386EはRS-232準拠の出力レベルを維持しつつ、250kbpsのデータレートで動作します。

MAX3386Eは、混合ロジック電圧機器との相互動作を可能にするユニークなVLピンを備えています。入出力ロジックレベルは、VLピンを通じてピン設定することができます。MAX3386Eは、省スペースのTSSOPパッケージで提供されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • セルラデータケーブル
  • ハンドヘルド機器
  • PDAおよびPDAクレードル
  • 周辺機器
  • サブノートブックおよびパームトップコンピュータ
