MAX3385E

±15kV ESD保護、3.0V~5.5V、低電力、最大250kbps、真のRS-232トランシーバ

すべて表示 showmore-icon

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • RS-232 I/OピンのESD保護:
    • ±15kV (ヒューマンボディモデル)
    • ±8kV (IEC 1000-4-2、接触放電)
    • ±15kV (IEC 1000-4-2、エアギャップ放電)
  • ラッチアップなし
  • 消費電流:300µA
  • 1µAの低電力シャットダウン(レシーバはアクティブ)
  • 保証データレート:250kbps
  • V+に3kΩの負荷がある状態でシャットダウン解除時間が250µs
  • 保証スルーレート:6V/µs
  • 最低3.0Vの電源電圧でEIA/TIA-232規格に適合
製品概要
show more Icon

MAX3385Eは、低電力、高データレート、および優れたESD保護機能を備えた3V電源駆動のEIA/TIA-232およびV.28/V.24通信インタフェースです。全てのトランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電法で±15kVまで、IEC 1000-4-2接触放電法で±8kVまで、ヒューマンボディモデルで±15kVまで、各ESD電圧から保護されています。

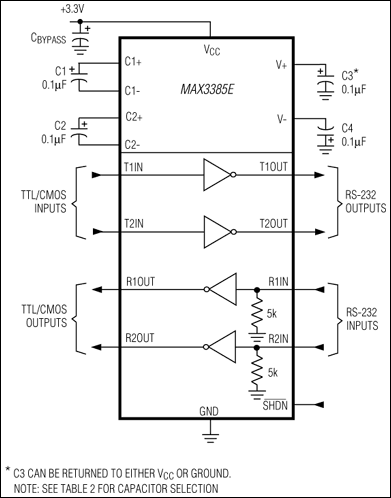

これらのトランシーバは、マキシム独自の低ドロップアウトトランスミッタ出力段およびデュアルチャージポンプにより、+3.0V~+5.5Vの電源から真のRS-232性能を実現しています。チャージポンプは、+3.3V電源動作時に僅か4個の0.1µF小型コンデンサだけで動作することができます。各デバイスはRS-232出力レベルを維持しつつ、250kbpsのデータレートで動作します。

MAX3385Eは2個のレシーバと2個のドライバを備えています。また、1µAシャットダウンモードにより、消費電力を低減してポータブル機器のバッテリ寿命を拡張することができます。レシーバはシャットダウンモードにおいてもアクティブ状態に維持できるため、僅か1µAの消費電流でモデム等の外部デバイスを監視することができます。

MAX3385Eは省スペースのSSOPパッケージで供給されており、温度範囲は民生用(0℃~+70℃)および拡張工業用(-40℃~+85℃)のものが用意されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • ハンドヘルド機器
  • 周辺機器
  • プリンタ
