MAX3384E
製造中±15kV ESD保護、3.0V～5.5V、低電力、最大250kbps、真のRS-232トランシーバ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$5.71
製品情報
- RS-232 I/OピンのESD保護
- ±15kV—ヒューマンボディモデル
- ±8kV—IEC 1000-4-2、接触放電
- ±15kV—IEC 1000-4-2、エアギャップ放電
- ラッチアップなし
- 消費電流：300µA
- 1µAの低電力シャットダウン
- 保証データレート：250kbps
- V+に3kΩの負荷がある状態でシャットダウン解除時間が250µs
- 保証スルーレート：6V/µs
- シャットダウン中はトランスミッタおよびレシーバの出力がハイインピーダンス
- 最低3.0Vの電源電圧でEIA/TIA-232規格に適合
MAX3384Eは、低電力、高データレート、および優れた静電放電(ESD)保護機能を備えた3V電源駆動のEIA/TIA-232およびV.28/V.24通信インタフェースです。全てのトランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電法で±15kVまで、IEC 1000-4-2接触放電法で±8kVまで、ヒューマンボディモデルで±15kVまで、各ESD電圧から保護されています。

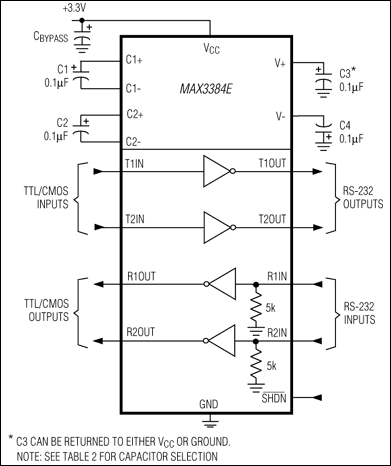

このトランシーバは、マキシム独自の低ドロップアウトトランスミッタ出力段およびデュアルチャージポンプにより、+3.0V～+5.5Vの電源から真のRS-232性能を実現しています。チャージポンプは、+3.3V電源動作時に僅か4個の0.1µF小型コンデンサだけで動作できます。各デバイスはRS-232出力レベルを維持しつつ、250kbpsのデータレートで動作します。
MAX3384Eは2個のレシーバと2個のドライバを備えています。また、1µAシャットダウンモードにより、消費電力を低減してポータブル機器のバッテリ寿命を拡張します。
MAX3384Eは省スペースのSSOPパッケージで提供されており、温度範囲は民生用(0℃～+70℃)および拡張工業用(-40℃～+85℃)のものが用意されています。
アプリケーション
- バッテリ駆動アプリケーション
- ハンドヘルド機器
- PDA
- 周辺機器
- プリンタ
ドキュメント
データシート 2
信頼性データ 1
デザイン・ノート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX3384ECWN+ | 18-SOIC_W-300_MIL | ||
| MAX3384ECWN+T | 18-SOIC_W-300_MIL |
これは最新改訂バージョンのデータシートです。
