MAX3362
製造中3.3V、高速、RS-485/RS-422トランシーバ、SOTパッケージ
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格：$3.04
製品の詳細
- マルチドロップRS-485/RS-422クロック/データ分配に最適
- 保証データレート：20Mbps
- トランスミッタ/レシーバスキュー：6ns (max)
- コモンモード範囲：-7V～+12V
- ホットスワップ機能
- バス上に最大256のトランシーバを接続可能
- ハーフデュプレックス動作
- +5Vロジックと相互運用可能
- 低消費電力によって放熱を最小化
- 単一電源動作：+3.3V
- 動作消費電流：1.7mA
- 低電力シャットダウンモード：1µA
- 省スペース8ピンSOTパッケージ
- 保護機能と広い温度範囲によって過酷な環境でのシステムの信頼性を向上
- 電流制限とサーマルシャットダウン
- 自動車用温度範囲特性
RS-485/RS-422通信用、低電力、高速トランシーバのMAX3362は、+3.3V単一電源で動作します。このデバイスは、ラインドライバとレシーバから成る1個の差動トランシーバを内蔵しています。トランシーバは、最高20Mbpsのデータレートで動作し、出力スキューは6ns以下です。ドライバとレシーバの伝播遅延として、50ns以下が保証されています。高速スイッチングと低スキュー特性を備えたMAX3362は、マルチドロップクロック/データ分配アプリケーションに最適です。
出力レベルは、標準54Ω負荷で+1.5Vが保証され、RS-485仕様に対応しています。トランシーバは、無負荷かドライバディセーブル状態の全負荷のとき1.7mAの電流を消費します。また、このデバイスは、消費電流を1µAに減少させる低電力シャットダウンモードを備えています。

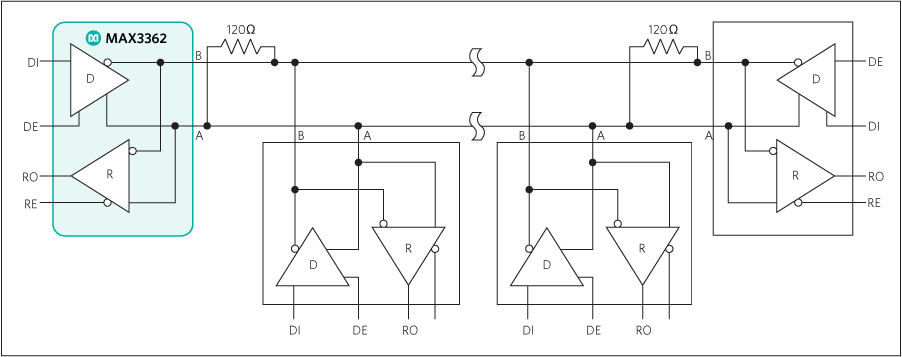

MAX3362は、1/8単位負荷のレシーバ入力インピーダンスを備えており、最大256個のトランシーバをバス上に接続できます。このデバイスは、ハーフデュープレクス通信用に設計されています。また、回路初期化中のデータケーブル上の誤遷移を防止するホットスワップ機能も備えています。ドライバは短絡電流を制限し、サーマルシャットダウン回路は過大な電力損失に対してデバイスを保護します。
MAX3362は、8ピンSOTパッケージで提供され、工業用と自動車用温度範囲での動作が保証されています。
アプリケーション
- クロック/データ分配
- 産業用制御
- POS端末
- セキュリティ機器
- テレコム機器
ドキュメント
データシート 2
信頼性データ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX3362AESA+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX3362AESA+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX3362AKA+ | 8-SOT_23-N/A | ||
| MAX3362AKA+T | 8-SOT_23-N/A | ||
| MAX3362EKA+ | 8-SOT_23-N/A | ||
| MAX3362EKA+T | 8-SOT_23-N/A |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 30, 2020 - 1702R2 ASSEMBLY |
||
| MAX3362AESA+ | 製造中 | |
| MAX3362AESA+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
