MAX3325
製造中3VデュアルRS-232トランシーバ、LCD電源およびコントラストコントローラ付
+3V RS-232トランシーバ、LCDディスプレイにパワー/バイアスを提供
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$5.12
製品情報
- 単一電源：+3.0V～+3.6V
- 3Vシステムにおいて、5.0V安定化出力(11mA)を供給
- LCDコントラスト調整用のアップ/ダウンインタフェース付6ビットDAC
- 選択可能な正または負LCDバイアス
- EIA-232E規格適合を保証(250kbps)
- 1µAシャットダウンモード
- 小型0.22µFコンデンサを使用(インダクタ不要)
- LCDコントラスト補償用の温度センサ
- 広範囲のLCDディスプレイに対応できるシンプルで柔軟な設計手順

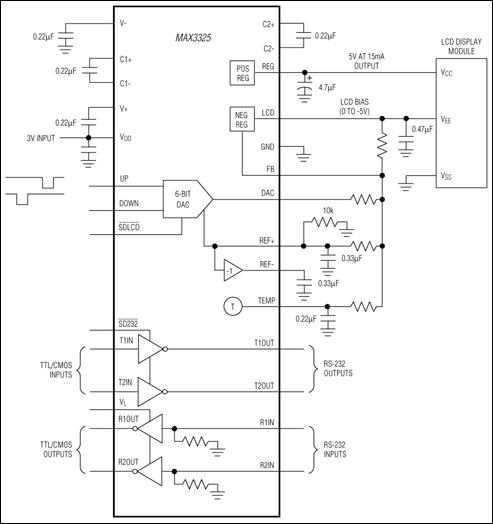

MAX3325は、2トランスミッタ、2レシーバのRS-232トランシーバとLCD電源および温度補償付コントラストコントロールを統合しています。本製品は、ロジックまたはLCDディスプレイ用に5V電源を、コントラスト用に可変バイアス信号を、LCD温度補償およびシリアル通信用にRS-232インタフェースを必要とする小型3V機器用に設計されています。
5V電源は安定化チャージポンプの後に低ドロップアウト(LDO)リニアレギュレータが続く形のもので、5V LCD電源用に11mAを供給できます。
MAX3325は、64のコントラストレベルを提供する内部6ビットディジタルアナログコンバータ(DAC)、およびLCDのコントラストを周囲温度の変化に対して補償する内部温度センサを備えています。LCDコントラストは、-5V～+2Vの範囲で任意の電圧用に設計できます。
MAX3325の250kbps RS-232トランシーバは、入力電圧範囲+3.0V～+3.6Vで全てのEIA-232E規格を満たします。RS-232部とLCD電源回路は互いに独立にシャットダウンすることができるため、バッテリ駆動機器において消費電力を節約できます。MAX3325は、28ピンSSOPおよびナローDIPパッケージで提供されています。
アプリケーション
- GPSレシーバ
- ハンドヘルド医療機器
- ハンディターミナル
- 産業用試験装置
- PDAおよびパームトップコンピュータ
ドキュメント
データシート 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX3325EAI+ | 28-SSOP-5.3_MM | ||
| MAX3325EAI+T | 28-SSOP-5.3_MM |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
7 28, 2023 - 2361H WAFER FAB |
||
| MAX3325EAI+ | 製造中 | |
| MAX3325EAI+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
