MAX33042E

新規設計に推奨

+5V、4Mbps CANトランシーバー、±40Vフォルト保護、±25V CMR、および±40kV ESD保護内蔵、8ピンSOT23

業界初の5V CAN、±40kV ESD内蔵、SOT23パッケージ、±25VのCMR

データシート (Rev. 2) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 内部保護によって堅牢性を向上
    • 強化されたCANHおよびCANLの保護
      • フォルト耐性：±40V
      • ESD保護：±40kV HBM
      • ±12kV接触および±15kV気中ESD (ISO 10605、IEC 61000-4-2)保護
      • 拡張コモン・モード入力範囲(CMR)：±25V
      • 短絡保護
    • トランスミッターのドミナント・タイムアウトによってロックアップを防止
    • サーマル・シャットダウン
  • 柔軟な設計オプションを提供
    • 低速スルー・レートによってEMIを最小化
    • 低電流スタンバイ・モード
    • シャットダウン・ピンによって電力を節約
  • 小型パッケージ・オプションによってPCB面積を節約
    • 8ピンSOT23
  • 高速動作：最大4Mbps
  • 動作温度範囲：-40℃～+125℃
MAX33042E
+5V、4Mbps CANトランシーバー、±40Vフォルト保護、±25V CMR、および±40kV ESD保護内蔵、8ピンSOT23

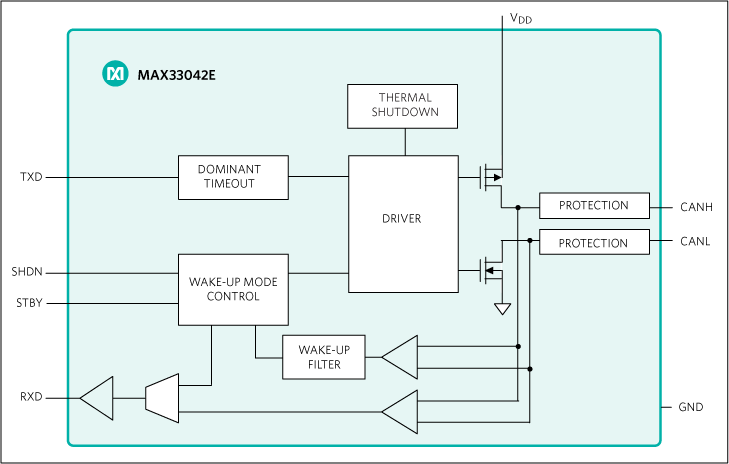

MAX33042E：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-M2KCOMPEDU-EBZ

ADALM2000 Companion Education Board for Mixed-Signal Learning and Prototyping

今すぐ購入 詳細を表示

機能と利点

  • ADALM2000 companion education board for hands-on mixed-signal learning and prototyping
  • Extends ADALM2000 with integrated signal generation, analog and digital interfacing, sensors, and user peripherals
  • Portable USB-powered platform that combines power supplies, adjustable references, signal generation, sensing, display support, and communication experiments on one board
  • Standalone Arbitrary Waveform Generator with up to ±10V maximum amplitude
  • Onboard ±12V power supply rails and two adjustable DC reference generators covering ±12V DC
  • TTL/PWM 5V clock generator with adjustable frequency and software-controlled generator interface through Arduino UNO R4
  • Arduino UNO R4 plug-in option for menu control, calibration, display support, CAN communication, and firmware experimentation
  • Compatible with ADALM1000/ADALM2000 active learning modules

製品詳細

The AD-M2KCOMPEDU-EBZ is an education-focused companion board for ADALM2000-based teaching labs, demonstrations, and student projects. It brings together stimulus generation, measurement access, biasing, user controls, sensing, and communication functions in a compact USB-powered board. This helps instructors and students move from basic circuit measurements to complete mixed-signal experiments with fewer external modules.

The board is intended to complement ADALM2000 and other standard laboratory equipment. It provides analog input and output access, digital output functions, power supplies, sensors, controls, LEDs, display connectivity, a transceiver interface, adjustable voltage references, and current-source functions. Arduino UNO R4 support adds a programmable control layer for menu-driven operation, calibration routines, signal-generator control, and embedded-system exercises.

System Features:

  • USB-C input power with 900mA onboard current limit
  • ADALM2000 plug-in option
  • Arduino UNO R4 plug-in option
  • ±12V onboard power supply generators with foldback current limit
  • Selectable +3.3V supply source: Arduino +3.3V rail or onboard local LDO
  • Two adjustable DC reference voltage generators, buffered, and output-current limited
  • Adjustable DC current-source function
  • Audio amplifier path for signal-conditioning and audio experiments
  • Onboard temperature and optical sensing, user potentiometers, switches, buttons, LEDs, and display support
  • CAN transceiver support for communication and control exercises
  • Software-controlled signal generator and calibration flow

APPLICATIONS

  • Classroom electronics laboratories
  • ADALM2000-based teaching and demonstrations
  • Mixed-signal signal-chain demonstrations
  • Student projects and prototyping
  • Embedded control and communication exercises
  • University, technical faculty, and maker/hobbyist learning environments

MAX33042ESHLD

MAX33042Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • MAX33042Eの簡便な評価
  • 入出力インターフェースは1.71V～5.5Vに対応
  • 実証済みPCBレイアウト
  • Mbed™/Arduino® プラットフォーム対応
  • 完全実装および試験済み

製品詳細

MAX33042Eシールドは、±40Vフォルト保護、±25Vの拡張コモンモード入力範囲、および±40kVヒューマンボディモデル(HBM)のESD保護を備えたコントローラエリアネットワーク(CAN)トランシーバーのMAX33042Eの機能を実証する完全実装および試験済みプリント基板(PCB)です。このシールドはデジタルアイソレータを備え、CANトランシーバーとコントローラインターフェース間のレベルトランスレータとして使用します。

アプリケーション

  • ビルオートメーション
  • 産業用機器
  • 計測
  • モータ制御
AD-M2KCOMPEDU-EBZ
ADALM2000 Companion Education Board for Mixed-Signal Learning and Prototyping
AD-M2KCOMPEDU-EBZ Top Angle Evaluation Board AD-M2KCOMPEDU-EBZ Top Evaluation Board AD-M2KCOMPEDU-EBZ Bottom Evaluation Board AD-M2KCOMPEDU-EBZ Block Diagram
MAX33042ESHLD
MAX33042Eの評価キット
