MAX3302E
製造中USB On-the-Goトランシーバおよびチャージポンプ
初の±15kV ESD保護USB On-the-Goトランシーバおよびチャージポンプ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$3.38
製品の詳細
- USB 2.0対応のフル/ロースピードOTGトランシーバ
- USB On-the-Go、内蔵ホスト、または周辺機器に最適
- ID_IN、VBUS、D+、およびD-端子に対する±15kV ESD保護
- 最低3VのVBUS通信および動作のためのチャージポンプ
- VBUSおよびID用コンパレータ内蔵
- ホスト/周辺機器機能の切替えを可能にするプルアップおよびプルダウン抵抗器内蔵
- コマンドおよびステータスレジスタを備えたI²Cバスインタフェース
- 内部回路とD+/D-プルアップ抵抗器にリニアレギュレータから給電
- SRPとHNPをサポート
全機能内蔵USB On-the-Go (OTG)トランシーバおよびチャージポンプのMAX3301E/MAX3302Eを使用すると、PDA、携帯電話、およびディジタルカメラなどのモバイル機器とUSB周辺機器を直接および相互に接続してホストPCなしで済ませることができます。プリンタや外付けハードドライブなどの周辺機器に直接接続する場合は、USBホスト機能を内蔵するMAX3301E/MAX3302Eを使用してください。

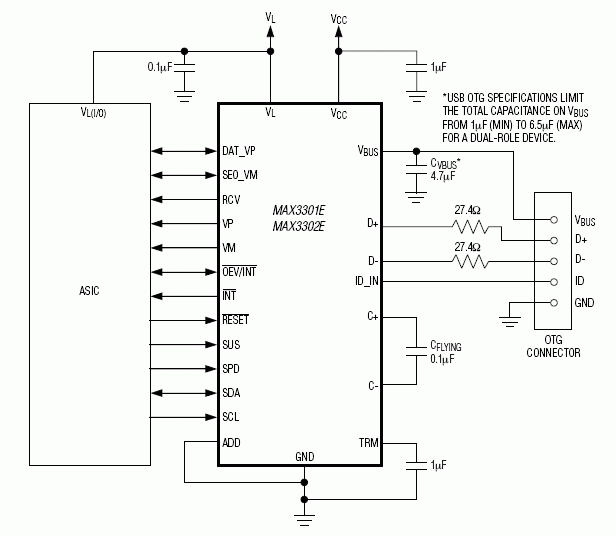

MAX3301E/MAX3302Eは、USB OTGトランシーバ、VBUSチャージポンプ、リニアレギュレータ、およびI²C対応2線式シリアルインタフェースを内蔵しています。MAX3301E/MAX3302Eは、内蔵のレベルシフタによって+1.65V～+3.6Vのロジック電源電圧とインタフェースすることができます。MAX3301E/MAX3302EのOTG対応チャージポンプは、+3V～+4.5Vの入力電源電圧で動作し、OTG対応出力をVBUS上に8mAを超える出力電流として供給します。
MAX3301E/MAX3302Eは、USB OTGに必要な+5V VBUSレベルを供給または許容することが不可能な高度集積化ディジタルデバイスとのUSB OTG通信を可能にします。この製品は、USB OTGセッションリクエストプロトコル(SRP)とホストネゴシエーションプロトコル(HNP)をサポートしています。
MAX3301E/MAX3302Eは、VBUS、ID_IN、D+、およびD-端子に対して±15kVの静電気放電(ESD)保護を備えています。MAX3301E/MAX3302Eは、25ピンチップスケール(UCSP™)、25ピンWLPパッケージ、28ピンTQFN、および32ピンTQFNパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。
アプリケーション
- デジタルカメラ
- 携帯電話
- MP3プレーヤー
- PDA
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX3302EETI+ | Thin Quad Flatpack, No Leads | ||
| MAX3302EETI+T | Thin Quad Flatpack, No Leads |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
6 20, 2016 - 1612 ASSEMBLY |
||
| MAX3302EETI+ | 製造中 | |
| MAX3302EETI+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
