MAX3301E

製造中

USB On-the-Goトランシーバおよびチャージポンプ

初の±15kV ESD保護USB On-the-Goトランシーバおよびチャージポンプ

データシート (Rev. 3) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • USB 2.0対応のフル/ロースピードOTGトランシーバ
  • USB On-the-Go、内蔵ホスト、または周辺機器に最適
  • ID_IN、VBUS、D+、およびD-端子に対する±15kV ESD保護
  • 最低3VのVBUS通信および動作のためのチャージポンプ
  • VBUSおよびID用コンパレータ内蔵
  • ホスト/周辺機器機能の切替えを可能にするプルアップおよびプルダウン抵抗器内蔵
  • コマンドおよびステータスレジスタを備えたI²Cバスインタフェース
  • 内部回路とD+/D-プルアップ抵抗器にリニアレギュレータから給電
  • SRPとHNPをサポート

全機能内蔵USB On-the-Go (OTG)トランシーバおよびチャージポンプのMAX3301E/MAX3302Eを使用すると、PDA、携帯電話、およびディジタルカメラなどのモバイル機器とUSB周辺機器を直接および相互に接続してホストPCなしで済ませることができます。プリンタや外付けハードドライブなどの周辺機器に直接接続する場合は、USBホスト機能を内蔵するMAX3301E/MAX3302Eを使用してください。

MAX3301E/MAX3302Eは、USB OTGトランシーバ、VBUSチャージポンプ、リニアレギュレータ、およびI²C対応2線式シリアルインタフェースを内蔵しています。MAX3301E/MAX3302Eは、内蔵のレベルシフタによって+1.65V～+3.6Vのロジック電源電圧とインタフェースすることができます。MAX3301E/MAX3302EのOTG対応チャージポンプは、+3V～+4.5Vの入力電源電圧で動作し、OTG対応出力をVBUS上に8mAを超える出力電流として供給します。

MAX3301E/MAX3302Eは、USB OTGに必要な+5V VBUSレベルを供給または許容することが不可能な高度集積化ディジタルデバイスとのUSB OTG通信を可能にします。この製品は、USB OTGセッションリクエストプロトコル(SRP)とホストネゴシエーションプロトコル(HNP)をサポートしています。

MAX3301E/MAX3302Eは、VBUS、ID_IN、D+、およびD-端子に対して±15kVの静電気放電(ESD)保護を備えています。MAX3301E/MAX3302Eは、25ピンチップスケール(UCSP™)、25ピンWLPパッケージ、28ピンTQFN、および32ピンTQFNパッケージで提供され、-40℃～+85℃の拡張温度範囲で動作します。

アプリケーション

  • デジタルカメラ
  • 携帯電話
  • MP3プレーヤー
  • PDA
MAX3301E
USB On-the-Goトランシーバおよびチャージポンプ

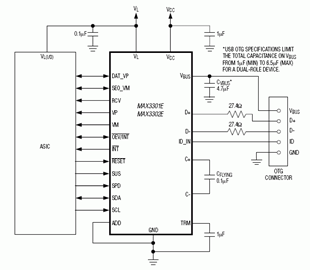

MAX3301E、MAX3302E：標準動作回路
