MAX33012E

+5V、5Mbps CANトランシーバ、±65Vフォルト保護、フォルト検出/報告、±25V CMR、および±45kV ESD保護内蔵

すべて表示 showmore-icon

フォルト検出、診断評価、および報告機能を備えた業界初のCANトランシーバ、±40kV ESD

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.86
特長
  • 内蔵保護によって堅牢性を向上
    • CANHとCANLのフォルト耐性:±65V
    • ESD保護:±45kV HBM (ヒューマンボディモデル)
    • ±30kV IEC気中放電および±12kV IEC接触放電
    • 拡張コモンモード入力範囲(CMR):±25V
    • トランスミッタのドミナントタイムアウトによってロックアップを防止
    • 短絡保護によってドライバ電流を制限
    • サーマルシャットダウン
  • 柔軟な設計オプションを提供するファミリ
    • ロジック電源(VL)範囲:1.62V~5.5V (MAX33014EおよびMAX33015E)
    • トランスミッタをディセーブルするサイレントモードS (MAX33011EおよびMAX33015E)
    • STBY入力による低電流、低スルーレート、および通常モード(MAX33012EおよびMAX33014E)
    • LPBKによってリモート診断を実現(MAX33014EおよびMAX33015E)
  • フォルト検出および報告
    • 過電流、過電圧、および送信エラーを検出
    • RXDを介したエラーコード報告
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

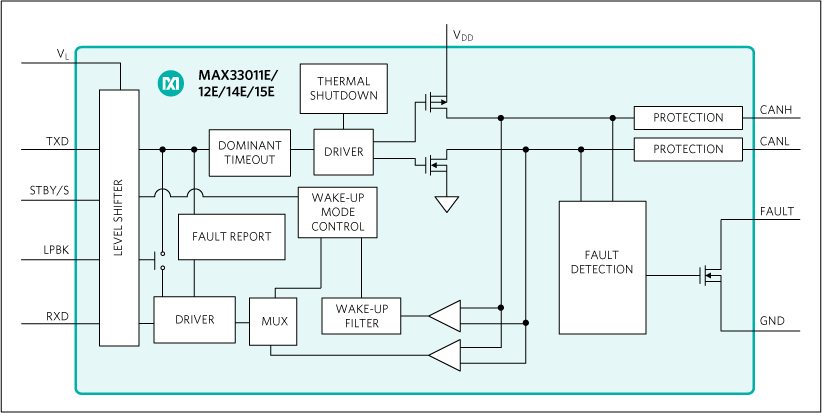

MAX33011E/MAX33012E、およびMAX33014E/MAX33015Eは、産業アプリケーション用の保護を内蔵した+5Vコントロールエリアネットワーク(CAN)トランシーバファミリです。これらのデバイスは、過電圧保護が必要な機器用に拡張された±65Vフォルト保護をCANバス上に備えています。また、このCANファミリは高い±45kV ESD HBM保護およびISO 11898仕様の-2V~+7Vを上回る±25Vの入力コモンモード範囲(CMR)も取り入れているため、異なるシステムのグランドプレーン相互間に相対的な変移が生じるアプリケーションに最適です。

このCANファミリはフォルト検出機能を取り入れており、過電流、過電圧、および伝送障害などのCANHおよびCANLラインのフォルトを監視します。フォルト検出時、FAULT端子がハイになり、ローカルCANコントローラの外部割込みをトリガして、ドライバおよびレシーバラインはリセッシブモードに設定されます。次にシステムクロックがTXD端子を駆動し、フォルトコードがRXDラインを介してコントローラに送信されます。特定のフォルトコードが送信され、システムがローカルのサービス担当者にアラートを通知するように設定されている場合、より迅速な問題のトラブルシュートおよびデバッグが可能になり、貴重な診断情報および機器のダウンタイム削減が提供されます。さらに、このファミリは低電流スタンバイモード、EMI性能を向上させる低スルーレート、トランスミッタをディセーブルするサイレントモード、低電圧コントローラとのインタフェース用の低レベル変換、およびリモート自己診断用のループバックモードなど、一般的なCANアプリケーションの要件に対応する各種のオプションを備えています。

これらのデバイスは、最大5Mbpsのデータレートでの動作が保証されています。これらのトランシーバは、コントローラのエラーやTXD入力のフォルトによって引き起こされるバスのロックアップを防ぐためのドミナントタイムアウトを内蔵しています。TXDがtDOMより長時間にわたってドミナント状態(ロー)のままの場合、ドライバはリセッシブ状態に切り替えられ、バスを解放します。

MAX33011E/MAX33012Eは標準8ピンSOICパッケージで提供され、MAX33014E/MAX33015Eは10ピンTDFN-EPパッケージで提供されます。このデバイスファミリは、-40℃~+125℃の温度範囲で動作します。

アプリケーション

  • 基地局
  • エレベーター制御
  • 工場オートメーション
  • HVAC
  • 産業建築
  • 電力グリッド
  • 電源
  • 自動販売機

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX33012EASA+
  • HTML
  • HTML
MAX33012EASA+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

ASSEMBLY

MAX33012EASA+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX33012EASA+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX33012ESHLD

MAX33011E/MAX33012Eの評価キット

zoom

MAX33012ESHLD

MAX33011E/MAX33012Eの評価キット

MAX33011E/MAX33012Eの評価キット

機能と利点

  • MAX33012Eの簡便な評価
  • I/Oインタフェース対応範囲:1.71V~5.5V
  • 実証済みPCBレイアウト
  • Mbed/Arduinoプラットフォーム対応
  • 完全実装および試験済み

製品の詳細

MAX33012Eシールドは、高±65Vフォルト保護、±25Vコモンモード入力範囲、±25kV ESDヒューマンボディモデル(HBM)コントローラエリアネットワーク(CAN)トランシーバのMAX33012Eの機能を実証する完全実装および試験済みプリント回路基板(PCB)です。このMbed/Arduinoシールドは、スタンドアロンの評価ボードとして使用することもできます。このシールドはデジタルアイソレータを備え、CANトランシーバとコントローラインタフェース間のレベルトランスレータとして使用されます。

アプリケーション

  • 基地局
  • エレベーター制御
  • 工場オートメーション
  • HVAC
  • 産業建築
  • 電力グリッド
  • 電源
  • 自動販売機
