MAX3274

デュアルレート、ファイバチャネルリミティングアンプ

すべて表示 showmore-icon

4次フィルタ内蔵、1.0625Gbps/2.215Gbpsファイバチャネルリミティングアンプ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • デュアルレート1.0625Gbps/2.125Gbps動作
  • 選択可能な4次フィルタ内蔵
  • 従来型CDレーザベーストランスミッタの弛張発振抑制
  • 100Ωの出力終端が可能
  • プログラマブルなロスオブシグナル(LOS)スレッショルド
  • 出力スケルチ制御
  • パワーオンリセットによる突入電流の抑制
  • 4mm x 4mmの16ピンQFNパッケージ
  • 製品概要
    show more Icon

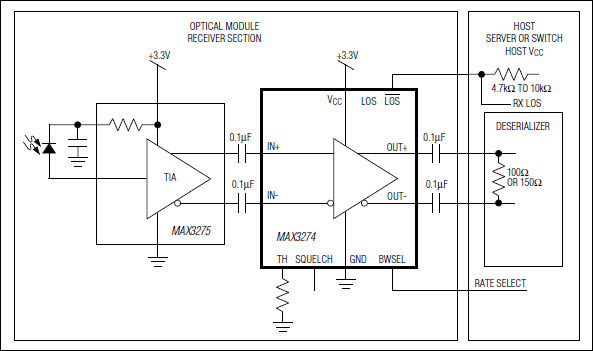

    デュアルレートファイバチャネルリミティングアンプのMAX3274は、デュアルレート2.125Gbps/1.0625Gbpsファイバチャネル光レシーバシステム用に最適化されています。選択可能な内蔵4次ベッセルトムソンフィルタは、従来のトランスミッタに見られる弛張発振(RO)を抑制するために、2GHzで15dB (typ)の減衰を与えます。このアンプは、広い範囲の入力電圧を受け入れ、エッジ速度が制御された一定レベルの出力電圧を発生します。MAX3275/MAX3277トランスインピーダンスアンプ(TIA)とMAX3274デュアルレートリミティングアンプを使用したレシーバは、2.125Gbpsで49mVP-P、および1.0625Gbpsで31mVP-Pのファイバチャネルレシーバ感度の光変調振幅(OMA)仕様を満たします。それ以外の機能として、プログラマブルスレッショルドのロスオブシグナル(LOS)検出器、出力スケルチ、帯域幅の選択などがあります。MAX3274は、電流モードロジック(CML)データ出力を備えています。これらのデバイスは、16ピンQFNパッケージで提供され、GBICと小型レシーバモジュールに最適です。

    アプリケーション

    • デュアルレート・ファイバチャネルSFF/SFP光モジュール
    • ファイバチャネルGBIC光モジュール
