MAX3273

+3.3V、2.5Gbps、低電力レーザドライバ

データシート (Rev. 3)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 消費電流：30mA
  • +3.3V単一電源
  • 最高2.7Gbps (NRZ)動作
  • 故障モニタ付き、自動平均パワー制御
  • プログラマブル変調電流：5mA～60mA
  • プログラマブルバイアス電流：1mA～100mA
  • 標準立下り時間：59ps
  • 選択可能なデータリタイミングラッチ
  • ANSI、ITU、Bellcore SDH/SONETの各仕様に準拠

MAX3273は、最高2.7Gbpsアプリケーション用の小型、低電力レーザドライバです。このデバイスは+3.3V単一電源で動作し、消費電流は通常30mAです。バイアス電流と変調電流のレベルは、外付け抵抗器によって設定されます。自動電力制御(APC)ループを内蔵し、温度と寿命に対して平均光電力を一定に保ちます。このレーザドライバは、マキシム独自の第2世代SiGeプロセスで製造されます。

MAX3273は、差動CMLコンパチブルクロックとデータ入力信号を受け入れます。入力は、自己バイアスされていてAC結合が可能です。クロック信号が利用できる場合は、入力データリタイミングラッチをイネーブルして入力ジッタを除去することができます。

このドライバは、最大100mAのバイアス電流、および標準(20%～80%)エッジ速度59psで最大60mAP-Pの変調電流を供給することができます。故障モニタ出力を備え、平均光パワーを維持できなくなるとAPCループがこれを表示します。ＭAX3273は、4mm x 4mmの24ピンQFNおよびTQFNパッケージとチップ形式で提供されます。

アプリケーション

  • 2.5Gbps光トランスミッタ
  • アッド/ドロップマルチプレクサ
  • デジタルクロスコネクト
  • SONET OC-48およびSDH STM-16
  • 伝送システム
MAX3273
+3.3V、2.5Gbps、低電力レーザドライバ

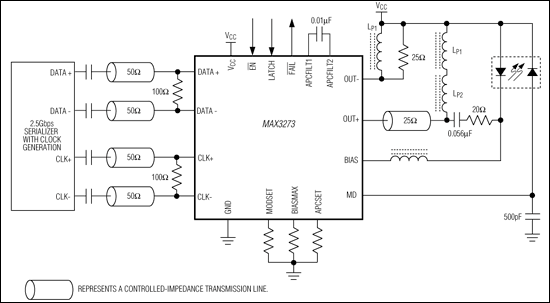

MAX3273：標準動作回路
