MAX32674C

新規設計に推奨

Ultra-Low-Power Biometric Algorithm/Sensor Hub

Low-Power Sensor Hub Family Seamlessly Communicates with Several Analog Devices Biometric Sensors

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Analog Devices Supplied Software Enables Faster Time to Market:
    • Embedded Algorithms
    • Example Host Microcontroller Source Code
    • Complex Sensor Management and Synchronization Handled by the Sensor Hub
      • Reduces Host Interactions
  • Wrist-Based Algorithms Measure:
    • Pulse Heart Rate
    • Pulse Blood Oxygen Saturation (SpO2)
    • Heart Rate Variability
    • Skin Contact Detection
    • Activity Tracking
  • Automatic Exposure Control (AEC) Is a Multidimensional Improvement to Automatic Gain Control (AGC) that Optimizes:
    • Analog Front-End LED Currents
    • Sampling Rate
    • Pulse Width
    • Integration Time
    • Power Consumption and Performance
  • Both Raw and Processed Data Are Available
  • Software/Algorithm Upgradeable
  • FIFO Provides Minimal Host Interaction
  • Bootloader Facilitates Secure, Authenticated Software Upgrades

The MAX32674C is an algorithm/sensor hub with embedded software and world-class algorithms for the fitness and medical wearables market meant to interface directly with Analog Devices' optical sensors. The MAX32674C processes raw data and outputs biometric measurements when configured as an algorithm hub. When configured as a sensor hub, the MAX32674C seamlessly enables customer-desired sensor functionality, including driver communication with Analog Devices optical sensor solutions and delivering raw or calculated data to the outside world. The MAX32674C optimizes system power consumption by sleeping when idle.

Analog Devices provides software algorithms developed by data scientists and machine learning experts for a complete solution—taking raw ADC data and turning it into usable data such as heart rate and SpO2. The device is delivered unprogrammed. The host microcontroller interfaces to an internal bootloader through an I2C slave interface for initial programming or in-field upgrades.

The MAX32674C supports the MAX86176 for wrist-based algorithm hub and sensor hub applications. The sensor hub uses the master mode SPI interface to communicate with the sensors.

The wearable algorithms in the MAX32674C support a directly connected accelerometer when used as a sensor hub. It also supports an indirect connection where the accelerometer is instead connected to the host microcontroller. This architecture provides robust detection and compensation of motion artifacts in captured samples.

The device is packaged in a tiny form factor: 2.50mm x 1.75mm, 0.4mm pitch, 24-pin WLP.

Applications

  • Wearable Fitness
  • Hearables
  • Wearable Medical
  • Portable Medical
  • Mobile Devices
MAX32674C
Ultra-Low-Power Biometric Algorithm/Sensor Hub

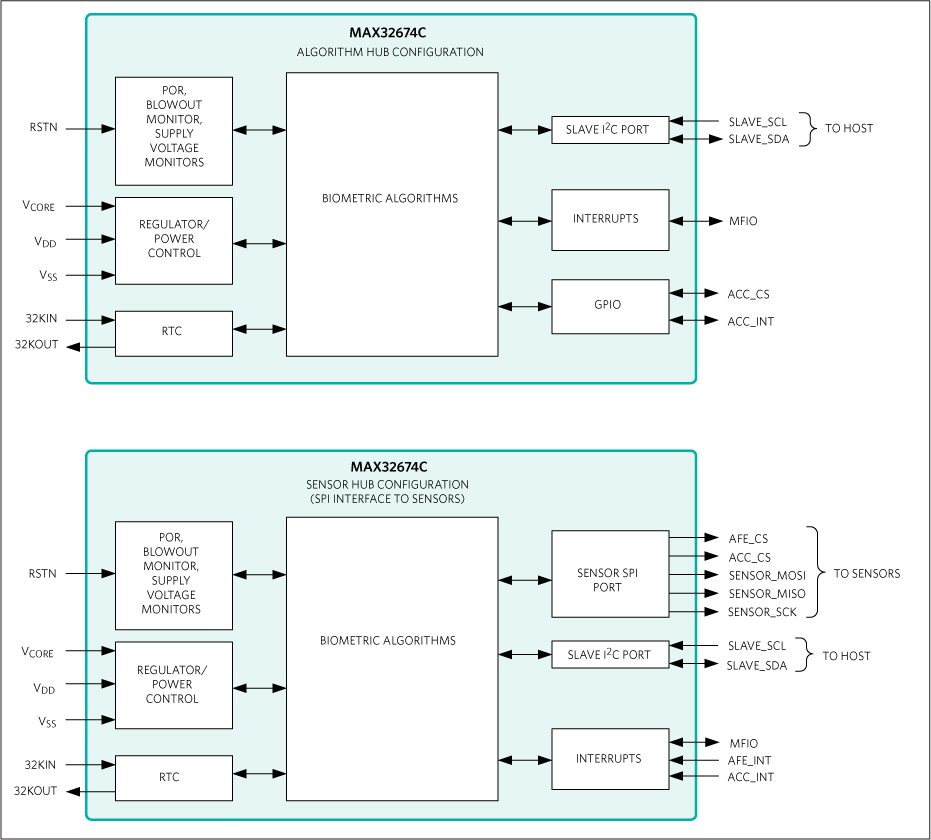

MAX32674C: Simplified Block Diagram
