MAX3222-MAX3241_jp: 3.0V~5.5V、低電力、最大1Mbps、真のRS-232トランシーバ Data Sheet (Rev. 7)1/14/2015PDF711K
製品概要
機能と利点
- 内蔵機能によって基板スペースを節約し設計を簡素化
- チャージポンプ回路によってバイポーラ±12V電源が不要
- 広い単一電源動作範囲:+3V~+5.5V
- 常時オンの補助出力によって外部デバイスの監視を実現
- 省電力によってバッテリ寿命を延長
- 消費電流:1µA (シャットダウンモード、レシーバはアクティブ、MAX3222、MAX3237、MAX3241)
製品概要

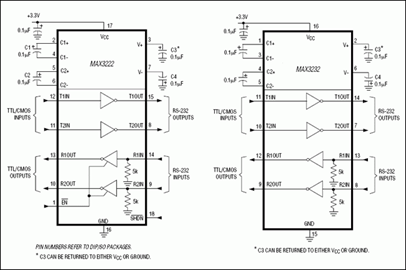

トランシーバのMAX3222/MAX3232/MAX3237/MAX3241は独自の低ドロップアウトトランスミッタ出力段を備え、デュアルチャージポンプによって3.0V~5.5V電源で真のRS-232性能を実現します。これらのデバイスは、4つの小型0.1µF外付けチャージポンプコンデンサのみを必要とします。MAX3222、MAX3232、およびMAX3241はRS-232出力レベルを維持しながら120kbpsのデータレートで動作することが保証されています。MAX3237は、通常動作モードでは250kbpsのデータレートで動作し、MegaBaud™動作モードでは1Mbpsで動作することが保証されています。
MAX3222/MAX3232は2つのレシーバと2つのドライバを備えています。MAX3222およびMAX3232は、それぞれ業界標準のMAX242およびMAX232とピン、パッケージ、および機能コンパチブルです。
MAX3241は5つのレシーバと3つのドライバを備え、MAX3237は3つのレシーバと5つのドライバを備えています。レシーバR1 (MAX3237/MAX3241)およびR2 (MAX3241)は、標準出力以外に補助出力を備えています。これらの補助出力は常にアクティブで、VCCが完全に切断される可能性のある回路内の保護ダイオードを順方向バイアスすることなく、外部デバイスで監視することが可能です。
MAX3222、MAX3232、およびMAX3241は省スペースTSSOPおよびSSOPパッケージで提供され、-40℃~+85℃または0℃~70℃のいずれかの温度範囲で動作します。
アプリケーション
- バッテリ駆動機器
- ハンドヘルド機器
- 高速モデム
- ノートブック、サブノートブック、およびパームトップコンピュータ
- 周辺機器
- プリンタ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
