MAX3233E

最終販売

±15kV ESD保護、1µA、250kbps、3.3V/5V、デュアルRS-232トランシーバ、コンデンサ内蔵

データシート (Rev. 3)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • RS-232 I/OピンのESD保護
    • ±15kV (ヒューマンボディモデル)
    • ±8kV (IEC 1000-4-2、接触放電)
    • ±15kV (IEC 1000-4-2、エアギャップ放電)
  • ラッチアップフリー
  • 消費電流：1µA
  • AutoShutdown Plus (1997年EDN誌年間優秀賞受賞)
  • 単一電源動作
    • +3.0V～+3.6V (MAX3233E)
    • +4.5V～+5.5V (MAX3235E)
  • 保証データレート：250kbps
  • 保証スルーレート：6V/µs
  • 最低3.0VまでEIA/TIA-232規格に適合(MAX3233E)
  • 内部チャージポンプコンデンサ

MAX3233E/MAX3235Eは、オートシャットダウン/ウェイクアップ機能、高データレート特性および静電放電(ESD)拡張保護機能を備えたEIA/TIA-232およびV.28/V.24通信インタフェースです。全てのトランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電モデルでは±15kV、IEC 1000-4-2接触放電モデルでは±8kV、ヒューマンモデルでは±15kVの各ESD電圧から保護されています。MAX3233Eは+3.3V電源で動作し、MAX3235Eは+5.0V電源で動作します。

これらのデバイスは、マキシムの画期的なAutoShutdown Plus™機能により、1µAの消費電流を実現しています。RS-232ケーブルの接続が切断されるか、接続されている周辺機器のトランスミッタがオフになった場合、およびトランスミッタ入力を駆動するUARTが30秒間以上インアクティブである場合に、自動的に低電力シャットダウンモードに入ります。いずれかのトランスミッタまたはレシーバ入力に有効な遷移が検出されると、デバイスは再びターンオンします。AutoShutdown Plusにより、既存のBIOSやオペレーティングシステムを変更せずに、電力を節約できます。

MAX3233E/MAX3235Eは、外付コンデンサを必要としない内部デュアルチャージポンプを備えています。マキシム独自の低ドロップアウトトランスミッタ出力段により、MAX3233Eは+3.0V～+3.6V電源から、MAX3235Eは+4.5V～+5.5V電源から真のRS-232性能を実現しています。これらのデバイスは、最大250kbpsのデータレートが保証されています。いずれも省スペースの20ピンワイドSOまたはプラスチックDIPパッケージで提供されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • 携帯電話
  • 組込みシステム
  • ハンドヘルド機器
  • 周辺機器
  • サブノートブックおよびパームトップコンピュータ
MAX3233E
±15kV ESD保護、1µA、250kbps、3.3V/5V、デュアルRS-232トランシーバ、コンデンサ内蔵

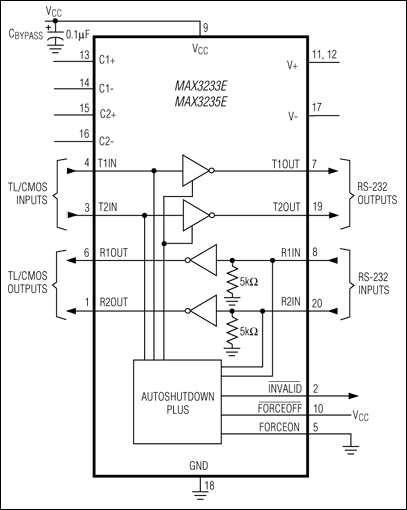

MAX3233E、MAX3235E：標準動作回路
